Щиток вводной осветительной опоры B4 (ЩВ00-611.000)

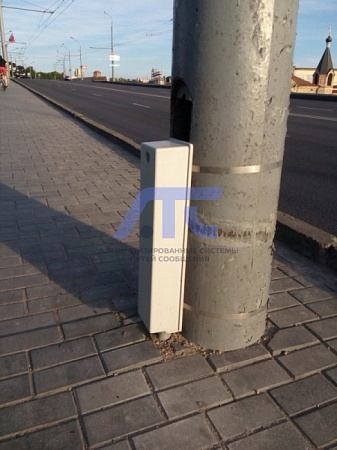

Щиток вводной осветительной опоры B4 (ЩВ00-611.000) из SMC-материала на 4 изолятора предназначен для замены традиционных вводных щитков для установки у основания металлических и железобетонных опор.
Щиток вводной осветительной опоры B4 (ЩВ00-611.000) из SMC-материала на 4 изолятора предназначен для замены традиционных вводных щитков для установки у основания металлических и железобетонных опор. Место установки осветительных опор вблизи автомагистралей предъявляет повышенные требования к защите от атмосферных и агрессивных осадков в разные поры года для вводной электрики в осветительную опору.
Главной задачей при разработке вводного щитка В4 - обеспечение длительной защиты вводных магистральных кабелей в опору освещения, защиты их от токов короткого замыкания и перегрузок. Дополнительно учитывалась защита от коррозии, окраска в массе, диэлектрические свойства материала. Антивандальное исполнение IK10 и стандарт защиты IP23. Крепление на металлическую и железобетонную опору старых и новых конструкций.
Щиток вводной осветительной опоры B4 и SMC-материала обладает целым рядом преимуществ:
-
Не подвержен коррозии;
-
Не трескается на морозе;
-
Устойчив к ультрафиолетовому излучению;
-
Устойчив к агрессивной среде (ГСМ, кислоты);
-
Не требует покраски;
-
Не привлекает внимания сборщиков металлолома;
-
Эстетичный внешний вид;
-
Не требует заземления;
-
Срок службы более 30 лет

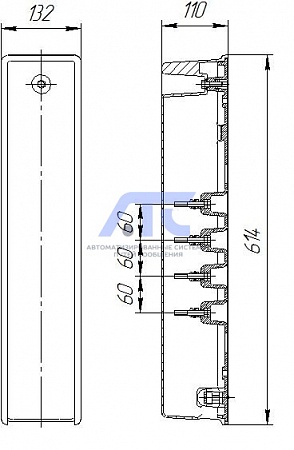

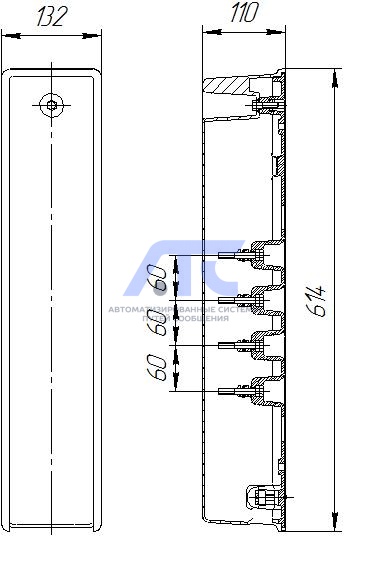

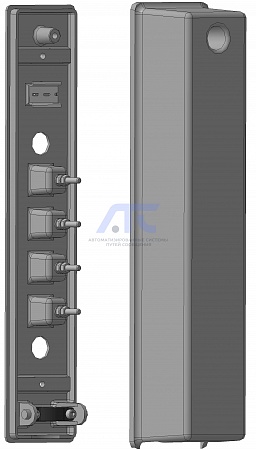

Вводной щиток В4 состоит из следующих частей
- крышка щитка, изготовлены из композитного SMC-материала армированного стекловолокном;
- основание щитка, изготовлены из композитного SMC-материала армированного стекловолокном на 4 изолятора;
- вводные и выходные отверстия кабеля комплектуются сальниками и прокладками.
Ниже приведены свойства SMC-материала, используемых для изготовления крупногабаритных изделий (элементы кузовов, монтажные и распределительные шкафы и пр.)
| Свойства материалов | |
|---|---|
| Содержание стекловолокна, % | 20 - 50 |
| Плотность, г/см3. | 1.70 – 1.90 |
| Технологическая усадка, % | -0,1 - +0.20 |
| Прочность на изгиб, MПa | 120 - 200 |
| Модуль изгиба, MПa | 10.000 – 14.000 |
| Прочность на растяжение, MПa | 60 – 120 |
| Ударная вязкость, кДж/м. | 40 – 100 |
| Дугостойкость, сек | 180 |
| Электрическая прочность, кВ/мм | 18 - 20 |
| Огнестойкость по UL 94 | HB-V0 на 1,6 мм |
| Термостойкость НDT А, °C | 200 |
| Водопоглощение, % | 0.03 - 0.05 |
| Толщина стенки | 4-6 мм |
| Цвет | Св. серый RAL7035 |
Порядок монтажа:
-
Установить основание щитка на опору и закрепить при помощи перфорированной ленты либо дюбелями непосредственно к опоре.
-
Выполнить все электрические соединения.
-
Зафиксировать подводящие кабеля при помощи металлической пластины и двух гаек М8.
-
Закрыть основание кожуха для чего состыковать кожух с основанием в приподнятом положении, после чего опустить кожух вниз до упора.
-
Верхнюю часть кожуха зафиксировать болтом М8 из нержавеющей стали.
Меры безопасности
Все работы по монтажу должны проводиться в обесточенном состоянии специально обученным персонажем с соблюдением требований ТКП 339-2011 (ПУЭ), МПОТЭ и других требований технической безопасности.
Поставка
Корпус в сборе с 4мя изоляторами, DIN рейкой 50мм (для крепления автомата), удерживающей пластиной для крепление вводного кабеля, фиксирующий крышку болт с гайкой из нержавеющей стали.
Перфорированная лента и дюбеля не входят в комплект поставки.
Щитков вводной поставляет собранным в гофроящике с паспортом.
-
