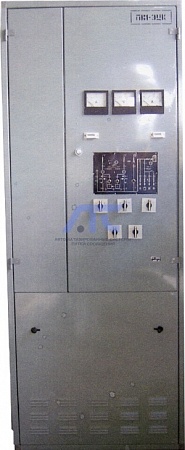

Панель вводная ПВ-ЭЦК 36761-101-00

Панель вводная ПВ-ЭЦК предназначена для ввода, распределения, контроля и измерения переменного тока в устройствах электропитания электрической централизации крупных станций до 200 стрелок.

Панель служит для ввода, контроля и передачи в нагрузку тока от двух источников трехфазного переменного тока и резервной электростанции (дизель-генератор) переменного тока в устройствах электропитания.

Панель рассчитана на питание от:

- двух источников трехфазного переменного тока с нулем и номинальным фазным напряжением 220 В с допустимыми изменениями напряжения от 202 до 242 В и частоты от 49 до 51 Гц;

- источника переменного тока номинального напряжения ~24 В с допустимыми изменениями в пределах от 21,6 до 31 В.

Панель в зависимости от номинального тока, потребляемого от источников переменного тока, выпускается со следующими плавкими вставками в каждой фазе первого и второго фидеров: 63, 80, 100 и 125 А (ПВ-ЭЦК.63А; ПВ-ЭЦК.80А; ПВ-ЭЦК.100А; ПВ-ЭЦК.125А).

При уменьшении напряжения ниже 183 В или выключении напряжения в любой фазе фидера 1 или фидера 2 электропитание нагрузки от неисправного фидера отключается. Минимальное фазное напряжение, при котором происходит включение фидера: (198 ± 4) В.

При выключении обоих фидеров электропитание нагрузки осуществляется от резервной электростанции.

Панель ПВ-ЭЦК обеспечивает:

- контроль исправности всех источников и включения нагрузки на один из источников;

- контроль числа выключений каждого фидера;

- возможность включения любого источника и резервной электростанции;

- напряжение источников питания на нагрузках: связь, маневровые посты, гарантированное освещение и силовая нагрузка, негарантированное освещение и силовая нагрузка, нагрузка СЦБ.

Панель рассчитана для эксплуатации в условиях умеренного и холодного климата.
