Панель стрелочная ПСТН1-ЭЦК 36763-401-00

Панель стрелочная ПСТН1-ЭЦК 36763-401-00

Панели стрелочные ПСТН1-ЭЦК1 входят в состав устройств электропитания для постов электрической централизации (ЭЦ) крупных станций (до 200 стрелок) с центральной системой питания и резервной кислотной аккумуляторной батареей номинальным напряжением 24 В, при применении стрелочных электродвигателей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25 Гц или тональных рельсовых цепей с кодированием АЛСН частотой 25 и 50 Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонками.

Панели предназначены для питания рабочих цепей стрелочных электродвигателей трехфазного переменного тока, а также для выполнения других функций.

Особенности исполнений панелей приведены в таблице.

Электропитание панелей осуществляется:

- от сети трехфазного переменного тока частотой 50 Гц номинальным напряжением 380/220 В с допускаемыми отклонениями фазного напряжения в пределах от 198 до 242 В;

- от источника постоянного тока номинальным напряжением 24 В с допускаемыми отклонениями в пределах от 21,6 до 28,6 В.

Мощность для электропитания двух групп рабочих цепей стрелок от сети переменного тока -2x4,5 кВ А.

Напряжения питания рабочих цепей стрелок и цепей электрообогрева стрелочных электроприводов на холостом ходу при номинальном напряжении сети соответственно равны:

- рабочие цепи — от 225 до 232 В (238 до 246 при питании повышенным напряжением);

- электрообогрев — от 225/ 130 до 232/134 В.

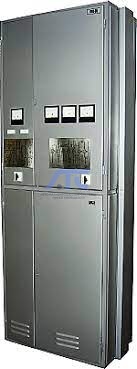

Конструктивно панели выполнены в виде металлического шкафа с двухсторонним обслуживанием и рассчитана для эксплуатации в условиях умеренного и холодного климата.
