Панель стрелочная ПСТ-ЭЦК 36761-401-00

Панель стрелочная ПСТ-ЭЦК 36761-401-00

Панели стрелочные ПСТ-ЭЦК предназначены для питания рабочих цепей стрелочных электродвигателей трехфазного переменного тока и входят в состав устройств электропитания электрической централизации крупных станций (до 200 стрелок).

Панели рассчитаны для эксплуатации в условиях умеренного и холодного климата.

Панели выпускаются в трех вариантах исполнения, приведенных в таблице.

Питание панелей осуществляется:

- от сети трехфазного переменного тока номинального напряжения 380/220 В с допустимыми изменениями фазного напряжения от 198 до 242 В и частоты от 49 до 51 Гц;

- от аккумуляторной батареи с номинальным напряжением 24 В и с допустимыми изменениями в пределах от 21,6 до 31 В.

Мощность для питания двух групп рабочих цепей стрелок от сети переменного тока — 2x4,5 кВ•А.

Напряжения питания рабочих цепей стрелок и обогрева стрелочных электроприводов на холостом ходу при номинальном напряжении сети находятся в пределах от 225 до 232 В (238 до 246 при питании повышенным напряжением).

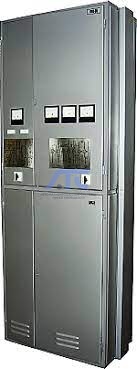

Конструктивно панели выполнены в виде металлического шкафа с двухсторонним обслуживанием и рассчитана для эксплуатации в условиях умеренного и холодного климата.
