Панель стрелочная ПСПН-ЭЦК 36762-401-00

Панель стрелочная ПСПН-ЭЦК 36762-401-00

Панели стрелочные ПСПН-ЭЦК предназначены для питания рабочих цепей стрелочных электродвигателей постоянного тока и входят в состав устройств электропитания электрической централизации крупных станций (до 200 стрелок).

Панели выпускаются в трех вариантах исполнения, приведенных в таблице.

Питание панели осуществляется от:

- сети трехфазного переменного тока номинального напряжения 380/220 В с допустимыми отклонениями фазного напряжения от 198 до 242 В;

- источника постоянного тока номинального напряжения 24 В.

Напряжения питания рабочих цепей стрелок на холостом ходу при номинальном напряжении сети находятся в пределах от 225 до 235 В, напряжения питания цепей электрообогрева стрелочных электроприводов — от 225 до 232 В.

Суммарный максимальный ток для питания двух групп рабочих цепей стрелок — 30 А.

При выходе из строя выпрямителя для питания одной из групп рабочих цепей стрелок питание этой группы через 15-20 с подключается к исправному выпрямителю другой группы. После устранения неисправности своего выпрямителя его подключение к рабочим цепям стрелок происходит через 5-15 с после выключения цепи ПС. Панель дает контроль исправного состояния обоих выпрямителей при выходном напряжении не более 210 В и неисправного — не менее 185 В.

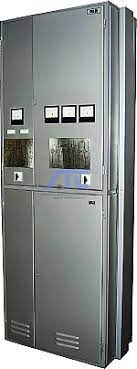

Конструктивно панели выполнены в виде металлического шкафа с двухсторонним обслуживанием и рассчитана для эксплуатации в условиях умеренного и холодного климата.
