Панели распределительные ПР2-ЭЦ25П предназначены для центрального питания устройств ЭЦ станций до 30 стрелок на участках с любым видом тяги и получения переменного тока для гарантированного питания ряда нагрузок ЭЦ.

Назначение панели ПР2-ЭЦ25П:

1. Распределение источников питания по различным нагрузкам.
2. Автоматический заряд аккумуляторной батареи номинальным напряжением 24 В.
3. Питание рельсовых цепей частоты 25 Гц, а также АЛСН-25ГЦ или АЛСН-50Гц.
4. Питание стрелочных электродвигателей трехфазного переменного тока.

Электропитание панелей осуществляется:

- от сети однофазного переменного тока номинального напряжения 220 В частоты 50 Гц при допускаемых пределах изменения напряжения от 187 до 242 В, либо от сети трехфазного переменного тока с заземленной нейтралью номинальным значением фазного напряжения 220 В частоты 50 Гц при допускаемых пределах изменения напряжения от 187 до 242 В;

- от источника постоянного тока номинального напряжения 24 В при допускаемых пределах изменения напряжения от 21,6 до 28,0 В.

Мощность, потребляемая панелью, не более 5,3 кВ•А.

Панели ПР2-ЭЦ обеспечивают:

- ручное и автоматическое переключение дневного и ночного режимов питания светофоров и передачу сигналов контроля переключения;

- переключение вручную режима питания светофоров с двойным снижением напряжения и передачу сигнала контроля переключения;

- переключение вручную режимов питания ламп пульта-табло: дневного, ночного и выключения.

- индикацию режимов заряда батареи и неисправности зарядного устройства.

- импульсное питание цепей ламп пульта-табло и светофоров, а также цепей удержания огневых.

При выключении сети переменного тока (аварийный режим) панели обеспечивают контроль отключения сети и питание постоянным и переменным токами гарантированных нагрузок.

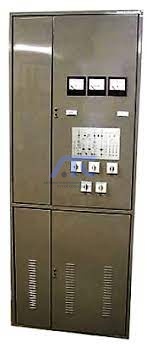

Конструктивно панели выполнены в виде металлического шкафа с двухсторонним обслуживанием и рассчитана для эксплуатации в условиях умеренного и холодного климата.
