Панель распределительная ПР1-ЭЦК 36763-201-00

Панель распределительная ПР1-ЭЦК 36763-201-00

Панели распределительные ПР1-ЭЦК входят в состав устройств электропитания для постов электрической централизации (ЭЦ) крупных станций (до 200 стрелок) с центральной системой питания и резервной кислотной аккумуляторной батареей номинальным напряжением 24 В при применении стрелочных электродвигателей трехфазного переменного тока, фазочувствительных рельсовых цепей переменного тока частотой 25 Гц или тональных рельсовых цепей, с кодированием АЛСН частотой 25 и 50 Гц, со светодиодными табло ДСП, пультами ограждения составов и маневровыми колонками.

Панели предназначены для распределения переменного тока по нагрузкам, изоляции источников от земли, импульсного питания ламп светофоров и пульта ограждения составов, а также для выполнения других функций.

Электропитание панелей осуществляется:

- от сети трехфазного переменного тока частотой 50 Гц номинальным напряжением 380/220 В с допускаемыми отклонениями фазного напряжения в пределах от 198 до 242 В;

- от источника постоянного тока номинальным напряжением 24 В с допускаемыми отклонениями в пределах от 21,6 до 28,6 В;

- от источника постоянного тока номинальным напряжением 5 В с допускаемыми отклонениями в пределах от 5,0 до 5,2 В.

Ток, потребляемый панелью от сети трехфазного переменного тока, в каждой фазе не более 23 А.

Панель обеспечивает ручное и автоматическое переключение и контроль на пульте управления дневного и ночного режимов питания светофоров и обеспечивает включение с пульта управления режима двойного снижения напряжения.

Панель контролирует снижение изоляции источников питания четырех групп светофоров и передаваемых с других панелей релейных нагрузок, светодиодного табло, двух групп рабочих цепей стрелок и внепостовых цепей.

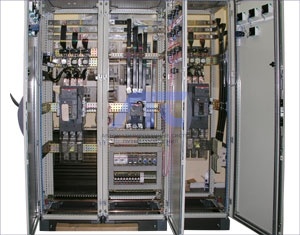

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием и рассчитана для эксплуатации в условиях умеренного и холодного климата.
