Панель распределительная ПР-ЭЦК 36761-201-00

Панель распределительная ПР-ЭЦК 36761-201-00

Панель распределительная ПР-ЭЦК входит в состав устройств электропитания постов электрической централизации (ЭЦ) крупных станций (до 170 стрелок) и предназначена для управления режимами питания ламп светофоров и табло, обеспечивает сигнализацию заземления основных нагрузок ЭЦ, получающих от нее питание. В панели формируется импульсное питание различных нагрузок ЭЦ.

Панель предназначена для: распределения переменного тока по нагрузкам, изоляции источников от земли, импульсного питания ламп светофоров и пульта ограждения составов, а также для выполнения других функций:

- обеспечивает ручное и автоматическое переключение и контроль на пульте управления дневного и ночного режимов питания светофоров и включение включение режима двойного снижения напряжения.

- наличие напряжений на нагрузках и снижение изоляции источников питания светофоров и передаваемых с других панелей релейной нагрузки, табло и внепостовых цепей.

Питание панели осуществляется:

- от источника трехфазного переменного тока 380/220 В с допускаемыми отклонениями фазных напряжений в пределах от 198 до 242 В;

- и источника постоянного тока номинальным напряжением 24 В с допускаемыми отклонениями в пределах от 21,6 до 28,6 В.

Ток, потребляемый панелью от сети трехфазного переменного тока при наибольших нагрузках — не более 15 А.

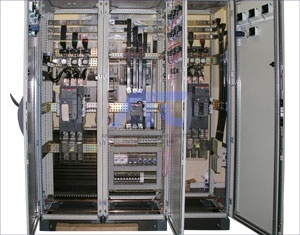

Конструктивно панель выполнена в виде металлического шкафа с двухсторонним обслуживанием и рассчитана для эксплуатации в условиях умеренного и холодного климата.
