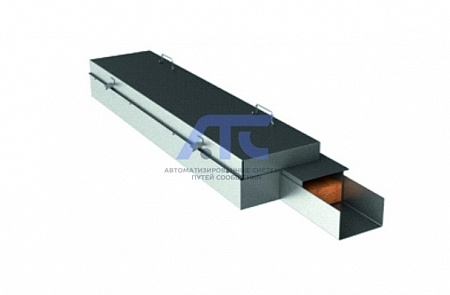

Элементы кабельных желобов - Уширенная секция

Назначение изделия

Элементы кабельных желобов (далее — ЭКЖ) разработаны в соответствии с Типовыми материалами для проектирования ГТСС 410420 (ШП‑59‑04) для организации:
- кабельных переходов по существующим железнодорожным мостам с железобетонными и металлическими пролетными строениями, ездой поверху и понизу и различными конструкциями береговых опор;
- кабельных переходов через водоток шириной до 12 м;
- кабельных переходов через трубы с отверстиями от 0,5 до 8м и высотой насыпи от верха трубы до подошвы рельса более 1,15 м.

ЭКЖ предназначены для применения на однопутных и двухпутных мостах под железную дорогу нормальной колеи при любом их расположении в плане и профиле.Собранные в кабельный переход ЭКЖ  не предназначены для прохода по ним обслуживающего персонала и перильными ограждениями не оборудованы.

Отличительные особенности

Применение элементов кабельных желобов при проектировании, строительстве и реконструкции кабельных переходов обеспечивает:

- установку на мостах с железобетонными и металлическими пролетными строениями, ездой поверху и понизу, с различными конструкциями береговых опор;
- любое расположение желоба на мосту в плане и профиле;
- размещение в желобе соединительных муфт и запасов кабеля;
- укладку в желоб питающих кабелей и их раздельное размещение с сигнальными кабелями;
- защиту от несанкционированного доступа к кабелям, удобство и простоту обслуживания.

Кабельные переходы в металлическом желобе располагаются на выносных кронштейнах с внешней стороны моста. Конструкция и способ крепления выносных кронштейнов зависит от типа пролетных строений и береговых опор железнодорожного моста. Типовыми материалами для проектирования предусматриваются:

- кронштейны, закрепляемые при помощи высокопрочных болтов по месту высверленных заклепок к нижнему поясу пролетных строений с ездой понизу (тип 1);
- кронштейны, закрепляемые при помощи болтов к стойкам перильного заграждения береговых опор и железобетонных строений с ездой поверху (тип 2);
- кронштейны, закрепляемые к боковым стенкам береговых опор при помощи анкерных болтов (тип 3).

Крепление кронштейнов к стойкам перильного заграждения или консолям тротуарного настила может производиться сваркой. Кронштейны позволяют регулировать высоту крепления и вылет секций желоба за пределы моста.

Кабельный желоб собирается из отдельных секций длиной 2,0 м.

Секции кабельного желоба собираются из днища и откидной крышки. На основании секции наварены направляющие подвижного стыка для компенсации температурных перемещений на стыках пролетных строений моста.

Выпускаются пролетные, концевые и уширенные секции кабельного желоба. Концевые секции желоба предназначены для заглубления в грунт береговых откосов, уширенные секции – для размещения соединительных муфт и запасов кабеля.

Секции желоба снабжены отверстиями для стока конденсата.

Типовым проектным решением предусмотрено сечение кабельного желоба  140×200 мм. Изготавливаются также желоба со следующими сечениями: 140×300 мм, 140×400 мм,
200×300 мм, 200×400 мм.

Крышки секций желоба, служащие для обеспечения доступа к кабелям, открываются наружу. Крышки пролетных и уширенных секций имеют упоры для фиксации в открытом положении и снабжены специальными запорными устройствами.

Для дополнительной защиты кабелей от повреждений секции желоба снабжаются упругим основанием из стекловаты или базальтового волокна.

При необходимости раздельного размещения в желобе сигнальных и питающих кабелей, секции желоба дополнительно могут быть снабжены разделительными перегородками.

Элементы кабельных желобов имеют антикоррозионное покрытие, рассчитанное на эксплуатацию в климатических условиях УXЛ1 по ГОСТ15150.

Заказ элементов кабельных желобов осуществляется по рекомендациям и таблице заказа (см. ниже).

Рекомендации по заказу

Элементы  кабельных желобов выбираются исходя из необходимого сечения кабельного перехода.
Количество пролетных секций определяется в зависимости от длины моста (длина секции 2м).
Количество концевых секций – 2 шт. на мост.
Необходимость и количество уширенных секций определяется числом соединительных муфт и запасов кабеля в пределах кабельного перехода.
Количество кронштейнов определяется из расчета 2 кронштейна на одну пролетную и уширенную секцию.
Тип кронштейнов определяется проектом кабельного перехода. Стандартные изделия для крепления секций к кронштейнам поставляются в комплекте с кронштейнами.
При необходимости заказа перегородок  их  количество должно соответствовать числу всех секций кабельного перехода.
Ключ  поставляется из расчета 2 шт. на мост.
