Аксессуары и крепления к композитным корпусам
Поставка всех корпусов осуществляется в собранном виде вместе с креплениями и доп. аксессуарами. Поставка в упакованных ящиках из гофрокартона.
Поставка всех корпусов осуществляется в собранном виде вместе с креплениями и доп. аксессуарами. Поставка в упакованных ящиках из гофрокартона. По заявке комплектуем корпусы согласно СТП 09110.20.262 ГПО "БЕЛЭНЕРГО" по КД изготовителя:
- устройствами ввода кабелей в щиты;
- устройствами ввода кабелей в здания;
- кронштейнами крепления корпусов к опоре;
- кронштейнами крепления устройства ввода к опоре;
- другими устройствами крепежа и коммутации (сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору, окошком и т.д).
Варианты крепления
| Крепление на опору | |
 |

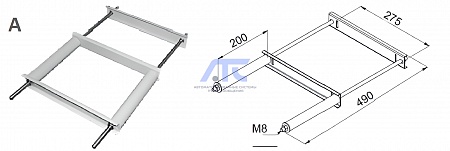

А - кронштейн крепления на опору (металлический оцинкованный, шпилька оцинкованная) - ОКЩУ-64 для корпусов серии 6х4х2, 4х4х2 - ОКЩУ-54 для корпусов серии 5х2х1, 4х2х1, 3х2х1 |
 |

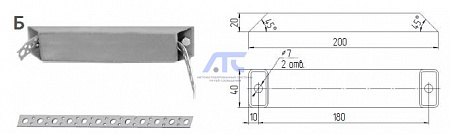

Б - кронштейн крепления на опору с плотным прилеганием (металлический) ККО-4(5)21.001 и лента оцинкованная для корпусов серии 5х2х1, 4х2х1, 3х2х1 лента оцинкованная для корпусов серии 2х1х1 |
 |

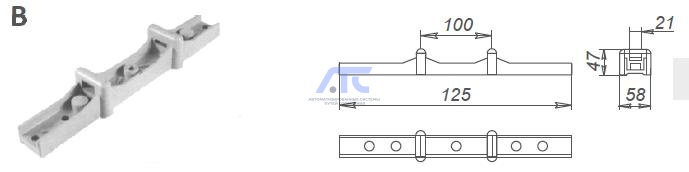

В - держатель шкафа на опоре FDO-430 (из композита) 58х430х47 |
| Устройство ввода электрического кабеля | |
|

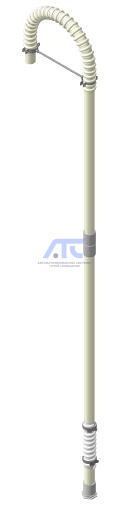

ВЭК (ввод электрического кабеля с опоры к корпусу) Труба 32/40/50 Соединение с корпусом через сальники PG29, PG36 Материал: УФ-стойкий, термостабилизированный ПВХ Разработаны модификации для опор электропередач СВ95 и СВ110 |
ВЯЗ (ввод кабеля корпус/здание) Труба 32/40/50 Соединение с корпусом через сальники PG29, PG36 Материал: УФ-стойкий, термостабилизированный ПВХ |

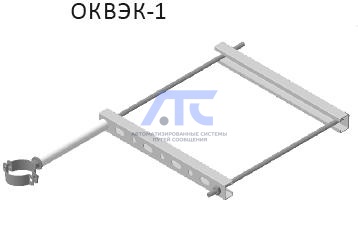

| Кронштейн крепления устойства ввода электрического кабеля ВЭК | |
|
|
Металлический кронштейн крепления устройства ВЭК оцинкованный, шпильки оцинкованные. |
| Крепление на стену | |
|
|
Крепление на стену для корпусов серии 2х1х1 (окрашенное либо оцинкованное защитное покрытие) |
|
|
Крепление на стену для корпусов серии 6х4х2, 4х4х2, 5х2х1, 4х2х1, 3х2х1 (окрашенное либо оцинкованное защитное покрытие) |

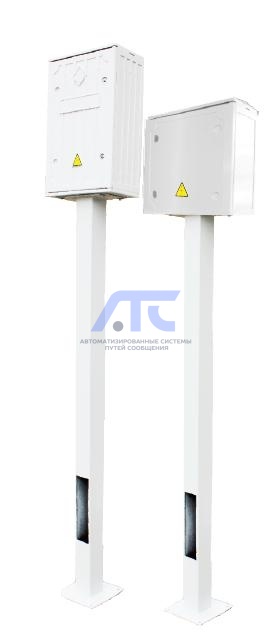

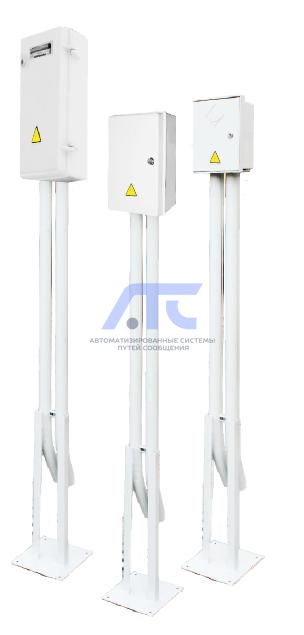

| Крепление на стойке металлической | |
  |
  |
|

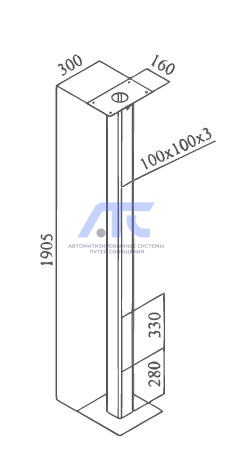

для корпусов серии ЩРС 6х4х2 и ЩРС 4х4х2 Высота стойки 1905 мм. Размер трубы 100х100х3 мм. Стойка бетонируется. Платформа для крпления щита 300х160 мм. Диаметр отверстия для ввода кабеля 80 мм. Предусмотрен паз для ввода/вывода кабеля 300х80 мм (окрашенное либо оцинкованное защитное покрытие (15 лет гарантия)) |

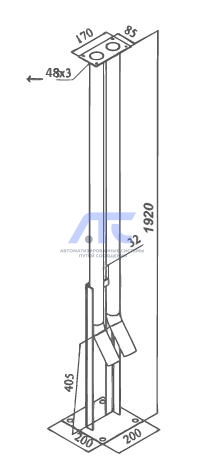

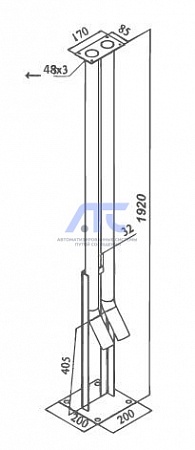

для корпусов серии ЩРС 2х1х1, 4х2х1, 5х2х1, ящиков ковера Высота стойки 1580 мм, 1920 мм. Стойка бетонируется. Платформа для крепления щита 170х85 мм. Трубы для ввода/вывода кабеля деаметром 48х3 мм. Для удобства подвода/отвода кабеля предусмотрен изгиб трубы. (окрашенное либо оцинкованное защитное покрытие (15 лет гарантия)) |
Аксессуары

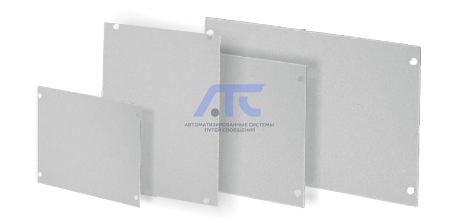

| Монтажная панель (пластик) | |
 |
Монтажная панель (размер в/ш/т мм) для корпуса 2х1х1 (230х160х4) для корпуса 3х2х1 (300х225х4) для корпуса 4х2х1 (340х220х4) для корпуса 5х2х1 (460х225х4) для корпуса 4х4х2 (350х350х4) для корпуса 6х4х2 (550х350х4) для корпуса 10х9х3 (900х800х4) для корпуса 10х6х3 (900х500х4) для корпуса 10х3х3 (900х200х4) |

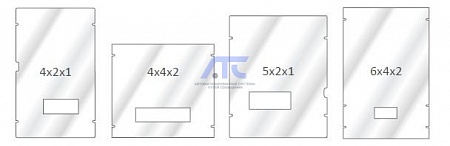

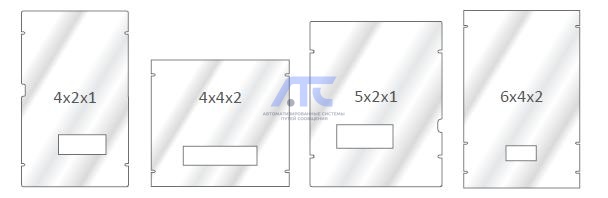

| Фальш-панель (прозрачное оргстекло, непрозрачный АБС-пластик) | |
 |
Фальш панель (размер в/ш/т мм) для корпуса 4х2х1 (362х248х2) для корпуса 5х2х1 (470х248х2) для корпуса 4х4х2 (360х330х2) для корпуса 6х4х2 (550х360х2) |

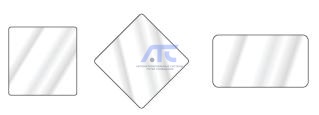

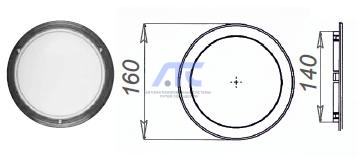

| Смотровое окно (поликарбонат, оргстекло) | |
|
1. Возможно изготовление окошек произвольного раземера (фиксация в корпусе с помощью клея, защита шторкой)

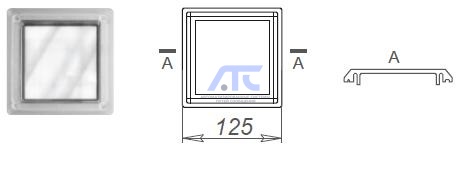

2. Антивандальное окошко прямоугольной и квадртаной формы. Устанавливается без защитной шторки (фиксация в корпусе с помощью винтов)
3. Антивандальные окошки круглой формы. Устанавливается без защитной шторки (фиксация в корпусе с помощью винтов)

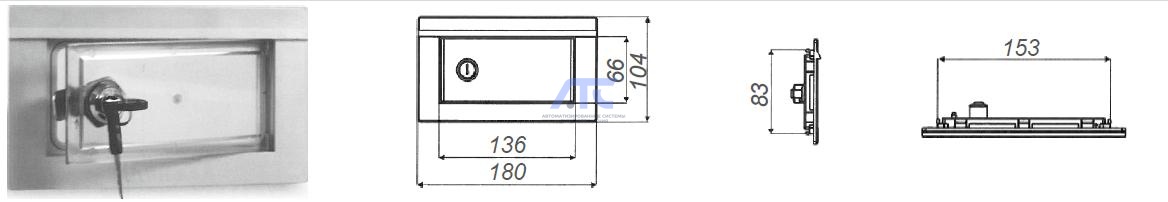

4. Прозрачные двери с замком для замены предохранителей и выключателей |
|
|

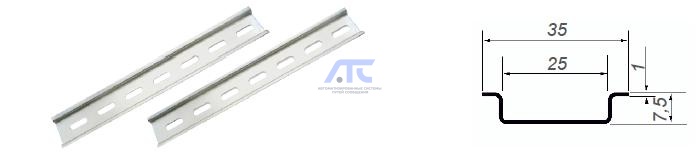

DIN-рейка (металлическая)

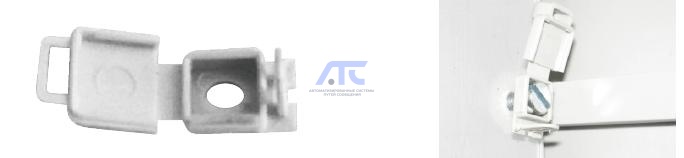

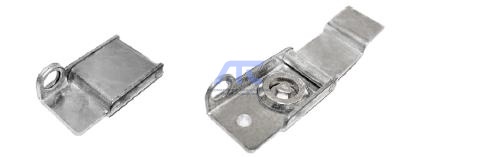

Защитная пломба-защелка (устанавливается вместе с фальш-панелью 2шт. на корпус)
|
|
|

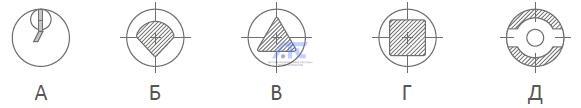

1. Установка дверных замков с различными личинками (стандартно треугольник вид-В)
А - цилиндрическая, Б - секторная, В - треугольная, Г - квадратная, Д - двуборочная 2. Блокировка замка (оцинкованный, нержавеющая сталь)

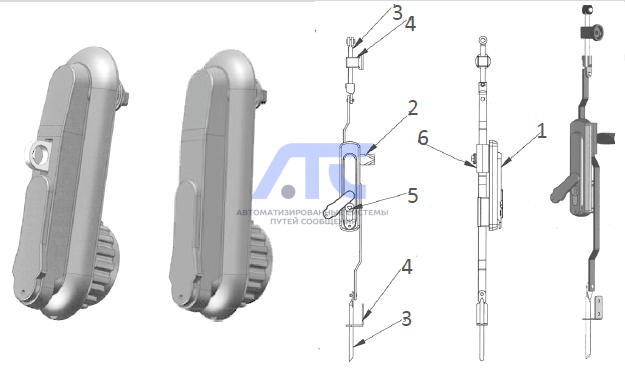

3. Ригельный замок
По заказу устанавливается в корпуса серии 4х4х2, 6х4х2, 10х9х3, 10х6х3, 10х3х3 1 - замок, 2 - язычки замков, 3 - тяга, 4 - направляющие, 5 - пружинный вкладыш, 6 - зубчатый механизм (возможна установка с дополнительными секретными замками и пломбами) |
|
|
Ограничитель открывания дверцы
Металлополимерный трос крепится на корпусе и двери болтами. |
|
Обозначение комплектации корпусов
Пример: Корпус ЩРС 4х4х2/1МП/2DIN/1ФП2/ПО/2PG29/2М/1Б/СТ1905
Расшифровка: Корпус 4х4х2 с одной монтажной панель, двумя DIN-рейками, одной фальшпанелью из АБС-пластика (2 -не прозрачный), смотровое окно (для Беларуси с шторкой защитной, для других стран без), 2 сальника ввода/вывод PG29, 2 замка с треугольной личинкой, одна блокировка фальш-панели, стойка 1905 (оцинкованная, окрашеные не пользуются спросом)
|
Характеристика
|
Обозначения |
Примечания |
|
Тип* |
ЯКР-20 |
аналог старых ящиков Белтеклома (сейчас ШР 20) |
|
ШР-50, ШР-20 |
шкаф распределительный |
|
|
ШР-150 |
шкаф распределительный |
|
|
ШР-300 |
шкаф распределительный |
|
|
ЩУР |
щит учетно-распределительный (с окошком) |
|
|
ЩМП |
щит с монтажной панелью |
|
|
ЩРС |
щит распределительный силовой |
|
|
Габарит* (ВхШхГ в дм) |
2х1х1, 3х2х1, 4х2х1, 5х2х1, 4х4х2, 6х4х2 (одинарные исполнение) 4х8х2, 8х4х2, 6х8х2, 12х4х2 (модульное исполнение) 10х9х3, 10х6х3, 10х3х3 (шкафы большого типоразмера) |
|
|
Монтажная панель* |
хМП |
|
|
DIN-рейка |
хDIN |
|
|
Кронштейн DIN-рейки |
xKD |
|
|
Фальш-панель |
хФПу |
у=1 - оргстекло, у=2 - АБС |
|
Окошко со шторкой |
0О |
Отсутствует |
|
РО |
Ромбовидное |
|
|
ПО |
Прямоугольное |
|
|
Окошко без шторки |
РО-Ш |
Ромбовидное |
|
ПО-Ш |
Прямоугольное |
|
|
Гермоввод |
0PG0 |
|
|
хPGy |
у=типоразмер |
|
|
Замок* |
xRS |
Ригельный |
|
xM |
врезной |
|
|
Блокировка замка |
хБ |
|
|
Перфорированная металлическая лента для крепления на опору |
Л |
|
|
Комплект крепежа для крепления на стену |
КС |
|
|
Стойка |
СТу |
у=высота стойки |
|
Кронштейн для боксов БКТ |
КБ |
|
|
Комплект заземления |
КЗ |
|
|
Ограничитель открывания двери (для 6х4х2 и 4х4х2) |
ОД |
|
|
Бокс для пломбировки вводного автомата |
КМП2 КМП4 |
на 2-х полюсной автомат на 4-х полюсной автомат |
-
