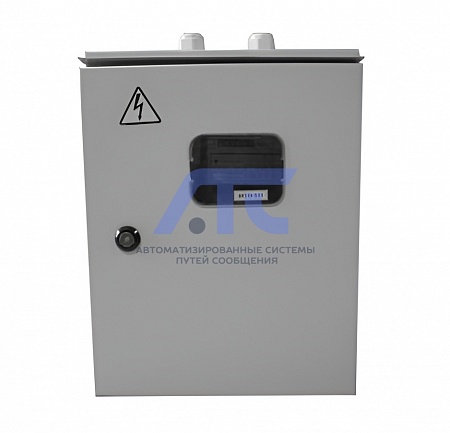

Шкаф управления освещением ШУО–3/15
Шкаф управления освещением ШУО–3/15
предназначен для автоматического включения и выключения уличного освещения по заданному алгоритму.
Технические особенности шкафа упра...
Подробности
Шкаф управления освещением ШУО–3/15
предназначен для автоматического включения и выключения уличного освещения по заданному алгоритму.Технические особенности шкафа управления освещением ШУО–3/15:
- Шкаф выполнен в климатическом исполнении УХЛ категории 3.1 по ГОСТ 15150–69.
- Шкаф рекомендуется эксплуатировать, в зависимости от применяемого электросчётчика, при температуре окружающего воздуха от минус 40 до плюс 50 о С, относительной влажности (30–80) % и атмосферном давлении (84,0–106,7) кПа.
- Шкаф по защите от поражения электрическим током выполнен, как управляющее устройство I класса c металлическим кожухом и соответствует требованиям ГОСТ 12.2.007.0–75.
- По степени защиты от доступа к опасным частям и проникновения влаги шкаф выполнен по IР54 ГОСТ 14254–96.
- В шкафу используется напряжение питания опасное для жизни человека. Шкаф должен быть обязательно заземлён!
- НЕ ДОПУСКАЕТСЯ попадания влаги на внутренние электро и –радиоэлементы шкафа.
- ЗАПРЕЩАЕТСЯ эксплуатация шкафа в агрессивных средах с содержанием кислот, щелочей и пр.
Технические характеристики шкафа управления освещением ШУО–3/15:
| Характеристики | Значения |
| Род тока и напряжение силовой цепи |
трёхфазный – (380±38) В |
| Суммарная мощность нагрузки, кВт | 15,0 |
| Тип применяемого электросчётчика |
ЦЭ6803В/1 1Т 220В 5–50А 4пр. М6 Р |
| Исполнение корпуса (степень защиты) | герметичный, IP54 |
| Температура окружающего воздуха | от минус 40 до плюс 50 °С |
| Наличие стеклянного окошка | имеется |
| Расположение гермовводов на корпусе | сверху или снизу |
- Время установления рабочего режима, исчисляемое с момента включения, – не более 3 с.
- Пределы допускаемого отклонения часов реального времени – не более ±2 мин в месяц.
- Диапазон коррекции суточного ухода часов – в пределах ±20 с.
- Количество уставок на 1 канал – 2. Максимальное количество временных уставок – 4 для двух каналов. Диапазон задания уставок от 1 мин до 23 ч 59 мин с дискретностью отсчёта 1 мин.
- Таймер имеет возможность подключения датчика освещенности и управления осветительными приборами, в зависимости от уровня освещённости. Порог срабатывания, в зависимости от уровня освещенности, программируется в пределах от 1 до 50 относительных единиц:
а) 1 – 0 % – освещенность минимальная;
б) 50 – 100 % – освещенность максимальная. - Средняя наработка на отказ – не менее 50 000 ч.
- Средний срок службы – 5 лет.
- Потребляемая мощность – не более 25 ВА.
- Габаритные размеры шкафа, не более – 400х310х150 мм.
- Масса шкафа – не более 11,0 кг.
Комплект поставки шкафа управления освещением ШУО–3/15:
- Шкаф управления освещением ШУО–3/15 РЭЛС.422419.002 - 1 шт.
- Датчик освещенности ДО–1 РЭЛС.423142.007 - см. примеч.
- Комплект крепёжных деталей - 1 шт.
- Тара транспортная РЭЛС.321339.015 - см. примеч.
- Руководство по эксплуатации РЭЛС.422419.002 РЭ - 1 шт.
Примечания:
- Датчик освещенности ДО–1 в комплект поставки не входит и поставляется по заявке Заказчика.
- Поставка шкафа в транспортной таре, в зависимости от количества изделий, по заявке Заказчика.
-
