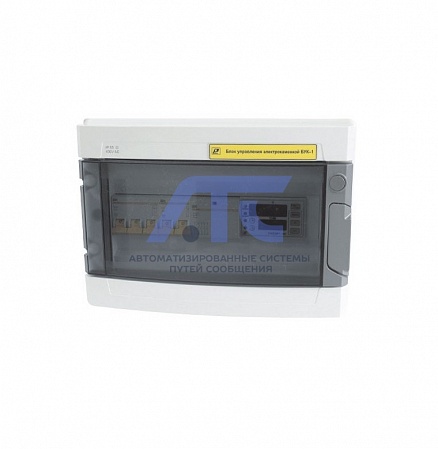

Блок управления электрокаменкой БУК–1

Блок управления электрокаменкой БУК–1

предназначен для управления работой электрокаменкой с однофазным или трёхфазным включением на симметричную нагрузку.
Блок позволяет:
а) автоматически включать электрокаменку через заданное время, поддерживая заданную температуру в сауне;
б) автоматически отключать электрокаменку через заданное время;
в) отключать электрокаменку в случае аварийных режимов:
     – срабатывание защитного термовыключателя;
     – выхода из стоя датчика температуры;
     – короткого замыкания нагрузки.

Технические особенности блока управления электрокаменкой БУК–1:

1. В состав блока входят:
   – регулятор температуры со встроенным таймером РАТАР–02К (далее – терморегулятор);
   – магнитный контактор;
   – модуль защиты;
   – клеммы для подключения датчика.
2. В качестве датчика температуры для блока применяется датчик температуры на основе полупроводникового чувствительного элемента ТС1047. Рекомендуется применять датчик температуры со встроенным термовыключателем ТС.п/п.сауна.
3. Блок не контролирует температуру нагревателей, камней, корпуса электрокаменки. Защита от перегрева электрокаменки должна обеспечиваться конструкцией и схемой электрокаменки.
4. Блок рекомендуется эксплуатировать при температуре окружающего воздуха от минус 10 до плюс 40 0 С, относительной влажности до 80 % при температуре плюс 35 0 С и атмосферном давлении (84,0–106,7) кПа.
5. Блок по защите от поражения электрическим током выполнен, как управляющее устройство I класса, и соответствует требованиям ГОСТ Р МЭК 730–1–94.
6. По степени защиты от проникновения внешних твердых предметов и влаги, соответствует IP54 по ГОСТ 14254–96.
7. В блоке используется напряжение питания опасное для жизни человека.
8. Блок должен быть установлен в отдельном, смежном с парильней помещении, соответствующем согласно ПУЭ помещениям без повышенной опасности. НЕ ДОПУСКАЕТСЯ утапливать блок в стенные конструкции сауны.
9. НЕ ДОПУСКАЕТСЯ попадание влаги на внутренние электро–радио– элементы блока.
10. ЗАПРЕЩАЕТСЯ эксплуатация блока в агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики блока управления электрокаменкой БУК–1:

1. Допустимое отклонение напряжения питания от номинала ±10%, частота 50±1Гц.
2. Диапазон измерения и регулирования (задания уставки) температуры – от минус 40 до плюс 125 0 С.
3. Пределы допускаемой погрешности измерения температуры – ±3 °С.
4. Шаг установки температуры – ±0,1 0 С.
5. Диапазон установки времени до включения электрокаменки – от 0 до 24 ч с шагом 1 мин.
6. Диапазон установки времени до выключения электрокаменки – от 1 мин до 6 ч с шагом 1 мин.
7. Тип подключаемой нагрузки – активная нагрузка (cos =1,0) , нагревательные элементы (ТЭН).
8. Блок позволяет подключить дополнительную нагрузку, например лампы освещения сауны, суммарной мощностью не более 400 Вт.
9. Блок имеет вход для подключения термовыключателя, при срабатывании (превышении температуры) контакты термовыключателя должны размыкаться.
10. Блок обеспечивает индикацию выхода температуры за пределы измеряемого диапазона:
    – выше верхней границы диапазона, при этом на цифровом индикаторе мигает символ «– A»;
    – ниже нижней границы диапазона, при этом на цифровом индикаторе мигает символ «_A».
11. Блок обеспечивает индикацию при обрыве в цепи датчика температуры, при этом на цифровом индикаторе отображается символ «¬_A» и мигает индикатор «Авария».
12. Блок обеспечивает индикацию срабатывания термовыключателя, при этом мигает индикатор «Авария».
13. Потребляемая мощность – не более 15,0 ВА (без учета мощности нагрузки).
14. Средняя наработка на отказ – не менее 20000 ч.
15. Средний срок службы – 5 лет.
16. Габаритные размеры блока – не более: – длина – 305,0 мм; ширина – 215,0 мм; глубина – 120,0 мм.
17. Масса блока – не более 2,5 кг.

Комплект поставки блока управления электрокаменкой БУК–1:

1. Блок управления электрокаменкой БУК 1 РЭЛС.422419.004 - 1 шт.
2. Руководство по эксплуатации РЭЛС.422419.004 РЭ - 1 шт.
