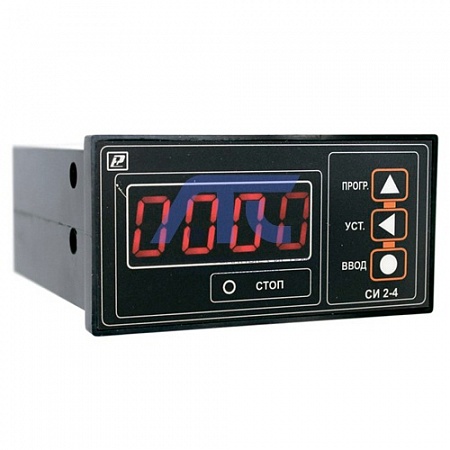

Счётчик импульсов реверсивный СИ 2–4

Счётчик импульсов реверсивный СИ 2–4

предназначен для цифрового отсчёта объектов или единиц (импульсов, ходов и т.п.), поступающих от концевых выключателей, контактных, оптических, индуктивных, емкостных и других датчиков. Счётчик применяется в пищевой промышленности, сельском и коммунальном хозяйствах, в машиностроении, на железнодорожном транспорте и других отраслях промышленности. Результаты отсчёта отображаются на цифровом индикаторе счётчика.

Технические особенности счётчика импульсов реверсивного СИ 2–4:

1. Счётчик выполнен в климатическом исполнении УХЛ категории 3.1 по ГОСТ 15150–69.
2. Счётчик рекомендуется эксплуатировать при температуре окружающего воздуха от плюс 5 до плюс 50 оС, относительной влажности (30–80) % и атмосферном давлении (84,0–106,7) кПа.
3. По способу защиты от поражения электрическим током счётчик выполнен, как управляющее устройство класса 0 с кожухом из изоляционного материала по ГОСТ Р МЭК 730–1–94.
4. По степени защиты от доступа к опасным частям и проникновению влаги счётчик соответствует IP 20 по ГОСТ 14254–96.
5. В счётчике используется напряжение питания опасное для жизни человека.
6. НЕ ДОПУСКАЕТСЯ попадание влаги на контакты клеммной колодки и внутренние электро– и радиоэлементы счётчика.
7. ЗАПРЕЩАЕТСЯ эксплуатация счётчика в химически агрессивных средах с содержанием кислот, щелочей и пр.

Технические характеристики счётчика импульсов реверсивного СИ 2–4:

1. Счётчик обеспечивает работоспособность от сети переменного тока частотой (50±1) Гц с номинальным напряжением (220±22) В.
2. Время установления рабочего режима, исчисляемое с момента включения счётчика, не более 3 с.
3. Длительность счётного импульса не менее 0,5 мс.
4. Длительности паузы между импульсами не менее 0,5 мс.
5. Счётчик обеспечивает прямой, обратный и реверсивный отсчёт.
6. Диапазон задания уставки от (– 999) до 9999. 2.7 Диапазон коэффициента умножения от 0,001 до 9,999. 2.8 Частота следования импульсов не более 1 кГц.
7. Диапазон задания антидребезга от 0,5 до 99 мс.
8. Максимально допустимый ток внешних цепей, коммутируемый реле, при активной и индуктивной нагрузке не более 5,0 А.
9. Потребляемая мощность не более 4,0 ВА.
10. Средняя наработка на отказ не менее 3000 ч.
11. Средний срок службы – 3 года.
12. 95 % – срок сохраняемости – 3 года.
13. Габаритные размеры счётчика в соответствии с приложением А, не более, мм: высота – 48; ширина – 96; длина – 100.
14. Масса счётчика – не более 0,40 кг.

Комплект поставки счётчика импульсов реверсивного СИ 2–4:

1. Счётчик импульсов реверсивный РЭЛС.422332.003 СИ 2– 4  - 1 шт.
2. Комплект крепёжных деталей РЭЛС.421924.001 - 1 шт.
3. Руководство по эксплуатации РЭЛС.422332.003 РЭ - 1 шт.
