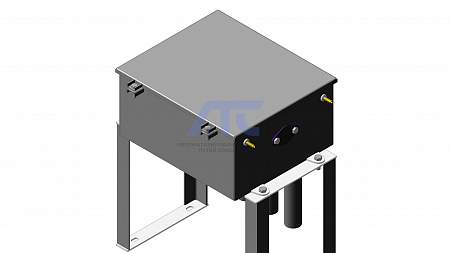

Ящик путевой ПЯ-УГ-1 151С-04-00-000-24

Путевой ящик ПЯ, ПЯ-1 и ПЯ-Г с герметизирующим комплектом и перемычками.

Варианты покрытия: гор. цинк / лакокрасочной(возможны два цветовых решения: черный RAL9005 или серый RAL7046).

Характеристики

Длина: 535 мм;

Ширина: 435 мм;

Высота: 220 мм;

Вес: 27,4 — 28,7 кг.

ОПИСАНИЕ

Путевые ящики ПЯ-1,ПЯ и ПЯ-Г служат для монтажа реле, трансформаторов, малогабаритных резисторов, а также для разделки сигнального кабеля и подключения к рельсам посредством перемычек приборов РЦ (рельсовой цепи). Устанавливается Путевой ящик ПЯ на металлическом или бетонном основании. Крышка и корпус Путевого ящика ВТЛФ.151С-04-00-00 выполнены из низкоуглеродистой стали и являются надежным аналогом чугунных Путевых ящиков 25001-00-00. Серийно выпускаемый путевой ящик ПЯ имеет 40 вариантов исполнения с соответствующим чертёжным номером. Путевые ящики ПЯ-Г в комплекте поставки имеют тарельчатые шайбы и липленту для герметизации.

Ящик путевой герметизированный ПЯ-Г предназначен для использования в климатических исполнении УХЛ категории 1 с температурными пределами от -60°С до +40°С, влажности 75% при температуре +15°С и 100% при температуре +25°С.

ПЯ относится к классификационной группе МСЗ по ГОСТ Р 55369-2012 по допустимым механическим воздействиям. По степени защиты человека от поражения электрическим током ящик относится к классу «01» по ГОСТ 12.2.007.0-75. А так же, к  классу 01 по ГОСТ12.2.007.0-75 по степени защиты человека от поражения электрическим током.

ПЯ-Г имеют повышенную герметичность кабельного ввода.  Достигается она за счёт применения герметизирующего комплекта состоящего из набора тарельчатых шайб и липленты, которые могут использоваться со всеми типоразмерами кабелей.
