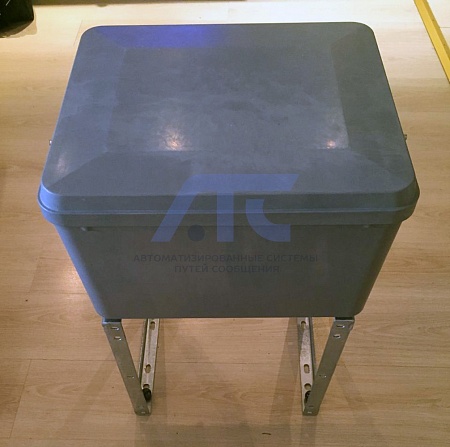

Ящик путевой композитный герметизированный ПЯ-Г-20ШК-I-01-01 25001-00-00-52

Ящик путевой композитный герметизированный ПЯ-Г-20ШК-I-01-01 25001-00-00-52

Ящик путевой композитный герметизированный (далее — ящик путевой) предназначен для размещения коммутационных изделий (трансформаторов, реле, резисторов и т.д.), используемых в схе­мах рельсовых цепей, а также для разделки подводимого сигнального кабеля и подключения приборов с помощью перемычек к рельсам и предохранения их от атмосферных осадков и пыли.

Корпус и крышка ящика путевого изготовлены из термореактивного прессматериала по SMC-технологии. Рамка, стойка, монтажная планка, опорная пластина — сварные металлические конструкции с защитным покрытием по ГОСТ 9.307-89, кре­пежные элементы с защитным покрытием.

Вид климатического исполнения ящика путевого — УХЛ1 по ГОСТ 15150-69, но для следующих климатических факторов:

— верхнее значение предельной рабочей температуры среды плюс (70±2) °С;

— нижнее значение предельной рабочей температуры среды минус (60±2) °С;

— верхнее значение влажности воздуха при температуре плюс (25±2) °С — (93±3)%.

Степень защиты ящика путевого от внешних воздействий — IP65 по ГОСТ 14254-96.

Ящик поставляется в комплекте с основаниями, предохранительными трубами и перемычками.

Уникальной особенностью нашего ящика путевого композитного является механизм открывания крышки, позволяющий ей занимать горизонтальное положение в полностью открытом состоянии.

Все металлические детали и сборочные единицы имеют защитное цинковое покрытие по ГОСТ 9.307-89 с учетом условий эксплуатации, относящихся к группе «5» по ГОСТ 15150-69. Резьбовые соединения надежно защищены от самоотвинчивания при помощи использование самостопорящихся шестигранных гаек ГОСТ Р 50273-98.

По желанию заказчика ящик путевой композитный герметизированный может быть изготовлен в любом цветовом исполнении.

Габаритные размеры, не более, мм: 460х385х275

Масса не более, кг: 25,4
