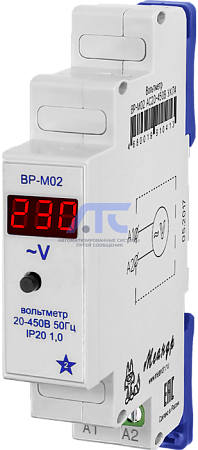

Вольтметр на din-рейку ВР-М02

Вольтметр на din-рейку ВР-М02

предназначен для технологического контроля величины напряжения в силовых электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

Конструкция

Вольтметр выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715 - 2003) или на ровную поверхность. Для установки вольтметра на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели приборов расположен цифровой индикатор отображающий величину напряжения питания и кнопка считывания информации и сброса показаний. Индикатор имеет ярко-красную светодиодную подсветку, обеспечивающую считывание информации при любой освещённости.

Работа

Вольтметр не требует оперативного питания и подключается непосредственно в измеряемую цепь.

Для исключения считывания ложных показаний:

• при напряжении менее 20В на индикаторе появляется сообщение - Lo.
• при напряжении более 440В - H1.

Вызов дополнительной информации по нажатию кнопки.

• 1-е нажатие - Uмакс с момента последнего сброса.
• 2-е нажатие - Uмин с момента последнего сброса.
• 3-е нажатие - дельта U с момента последнего сброса.
• 4-е нажатие - количество отключений сетевого напряжения с момента последнего сброса.
• Нажатие кнопки 5 секунд - сброс.

Внимание: сохранения параметров не происходит при просмотре событий.

Технические данные

• Питание: От измеряемого напряжения;
• Частота измеряемого напряжения: 45...65, 400* Гц;
• Диапазон измеряемого напряжения: AC100-600 В;
• Измерительная цепь, она же питание: A1-A2;
• Основная погрешность измерений: 1%±1 единица младшего разряда;
• Потребляемая мощность, не более: 1,5 ВА;
• Степень защиты по корпусу/по клеммам по ГОСТ 14254-96: IP40/IP20;
• Диапазон рабочих температур: -25...+55 °C (УХЛ4); -40...+55 °C (УХЛ2);
• Температура хранения: -40...+70 °C;
• Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2кВ/5кГц);
• Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2кВ А1-А2);
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4 или УХЛ2;
• Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
• Относительная влажность воздуха: до 80% (при 25°C);
• Высота над уровнем моря: до 2000 м;
• Рабочее положение в пространстве: произвольное;
• Режим работы: непрерывный;
• Габаритные размеры: 18x93x62 мм;
• Масса: 0,05 кг;
• Средний срок службы, не менее: 8 лет;
• Средняя наработка на отказ, не менее: 10 000 ч.

* - Спец.исполнение.
