Вольтметр на din-рейку ВР-М01 для работы с поcтоянным током

Вольтметр на din-рейку ВР-М01 для работы с поcтоянным током

предназначен для технологического контроля величины напряжения в силовых электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

Конструкция

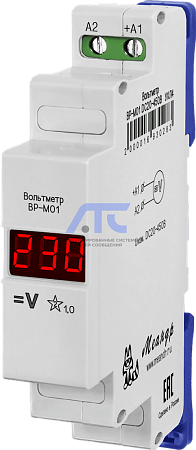

Вольтметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку DIN EN 50022 или на ровную поверхность. Для установки вольтметра на ровную поверхность пружины замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением от 0,5 до 4 мм (От 20 до 10 AWG). На лицевой панели прибора расположен цифровой индикатор отображающий величину напряжения.

Работа

Вольтметр не требует оперативного питания и подключается непосредственно в измеряемую цепь. Цифровой индикатор отображающий величину напряжения.

Технические данные

• Питание: От измеряемого напряжения;
• Диапазон измеряемого напряжения: DC20-450 В;
• Измерительная цепь, она же питание: +A1-A2;
• Основная погрешность измерений: 0,5%±1 единица младшего разряда;
• Потребляемая мощность, не более: 1,5 ВА;
• Степень защиты по корпусу/по клеммам по ГОСТ 14254-96: IP40/IP20;
• Диапазон рабочих температур: -25...+55 °C (УХЛ4); -40...+55 °C (УХЛ2);
• Температура хранения: -40...+70 °C;
• Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2кВ/5кГц);
• Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2кВ А1-А2);
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата): УХЛ4/ УХЛ2;
• Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
• Относительная влажность воздуха: до 80% (при 25°C);
• Рабочее положение в пространстве: произвольное;
• Режим работы: непрерывный;
• Габаритные размеры: 18x93x62 мм;
• Масса: 0,05 кг;
• Средний срок службы, не менее: 8 лет;
• Средняя наработка на отказ, не менее: 10 000 ч.

* - Спец.исполнение.
