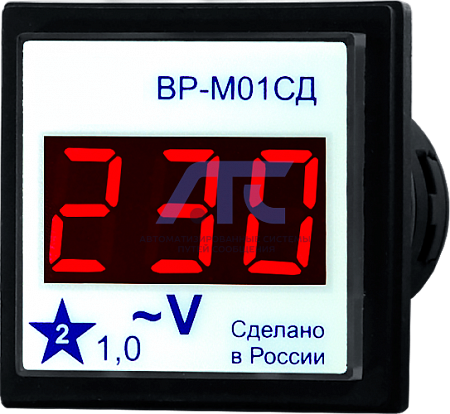

Цифровой щитовой вольтметр ВР-М01-29СД

Цифровой щитовой вольтметр ВР-М01-29СД

предназначен для технологического контроля величины напряжения в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

Конструкция

Вольтметр выпускается в пластмассовом корпусе с задним присоединением проводов. Устанавливается вольтметр на ровную поверхность в отверстие диаметром 22мм и с обратной стороны фиксируется гайкой. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположен цифровой индикатор отображающий величину напряжения. Светодиодный индикатор, обеспечивает считывание информации при любой освещённости.

Работа

Вольтметр не требует оперативного питания, подключается непосредственно в измеряемую цепь. Для исключения ложных показаний при напряжении менее 15В и более 450В значение напряжения на индикаторе переходит в режим включения/выключения с периодом 1 с.

Технические данные

• Питание: От измеряемого напряжения;
• Частота измеряемого напряжения: 45...70, 400* Гц;
• Диапазон измеряемого напряжения: АС15...450 В;
• Измерительная цепь, она же питание: Х1-Х2;
• Класс точности: 1,0;
• Основная погрешность измерений, не хуже: 0,5% ± единица младшего разряда;
• Потребляемая мощность, не более: 1,0 Вт;
• Степень защиты: корпус/клеммы: IP54/IP20;
• Диапазон рабочих температур: -40...+55 °С;
• Температура хранения: -60...+70 °С;
• Относительная влажность воздуха: до 80% при 25°С;
• Рабочее положение в пространстве: произвольное;
• Режим работы: непрерывный;
• Средний срок службы, не менее: 8 лет;
• Габаритные размеры: 29,5х29,5х54 мм;
• Масса: 0,021 кг;
• Средняя наработка на отказ, не менее: 10 000 ч.

* - спец.исполнение, под заказ.
