Счетчик электроэнергии ВАР-М02 ВТ

Счетчик электроэнергии ВАР-М02 ВТ

предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока и технологического учета потребленной электроэнергии, как в промышленности, так и в, бытовом секторе. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством технологического контроля. Периодической поверке не подлежит.

Конструкция

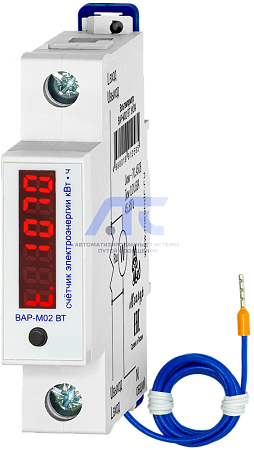

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением проводов. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает зажим проводов сечением до 25 мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 100 см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровой индикатор отображает величину подсчитанной потребленной электроэнергии, кнопка управления.

Условия эксплуатации

Высота над уровнем моря до 2000 м. Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающим работу, а так же агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Место установки устройства должно быть защищено от попаданий брызг воды, масел, эмульсий. Вибрация мест крепления устройства с частотой от 1 до 100 Гц при ускорении до 9,8 м/с2. Устройство устойчиво к воздействию помех степени жесткости 3 в соответствии с требованиями ГОСТ Р 51317.4.1-2000, ГОСТ Р 51317.4.4-99, ГОСТ Р 51317.4.5-99. Конденсация влаги на поверхности устройства не допускается.

Работа

Вольтамперметр не требует оперативного питания и подключается непосредственно к измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). При работе Устройство осуществляет непрерывный контроль сетевого напряжения, тока, значения мощности и подсчет потребленной электроэнергии за период времени с момента сброса. При работе устройство осуществляет запись в энергонезависимую память значений максимального и минимального напряжения сети, максимального значения тока и максимальной мощности потребленной нагрузкой.

Технические данные

• Диапазон измеряемого напряжения (RMS): АС70...450 В;
• Диапазон измеряемого тока (RMS): 0.1...63 А;
• Частота измеряемого напряжения и тока: 45...55 Гц;
• Диапазон измерения мощности (RMS): 7/70 В...28350/450 В;
• Основная погрешность измерений напряжения, не более: 1%±1 ед. младшего разряда;
• Основная погрешность измерений тока, не более: 2%±1 ед. младшего разряда;
• Потребляемая мощность, не более: 1.5 Вт;
• Диапазон рабочих температур: -25...+55 °C (УХЛ4); -40...+55 °C (УХЛ2);
• Температура хранения: -40...+70 °C;
• Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2кВ/5кГц);
• Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2кВ);
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата) по исполнениям: УХЛ4, УХЛ2;
• Степень защиты по корпусу / по клеммам по ГОСТ 14254-96: IP40 / IP20;
• Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
• Относительная влажность воздуха: до 80% при 25°С;
• Рабочее положение в пространстве: произвольное;
• Режим работы: непрерывный;
• Сечение подключаемых проводников: 0.5-35 мм²;
• Габаритные размеры: 18х83х68 мм;
• Масса: 0,07 кг;
• Средний срок службы, не менее: 8 лет;
• Средняя наработка на отказ, не менее: 50 000 ч.
