Измеритель тока короткого замыкания и сопротивления цепи фаза-ноль сети ВРТ-М02 с функцией вольтметра

Измеритель тока короткого замыкания и сопротивления цепи фаза-ноль сети ВРТ-М02 с функцией вольтметра

предназначен для постоянного мониторинга напряжения сети. Кроме постоянного мониторинга напряжения сети, прибор позволяет оценить способность срабатывания установленных автоматических выключателей (правильность выбора их номинала) на вводе в дом или квартиру при коротком замыкании, т.е. хватит ему тока КЗ для мгновенного срабатывания или нет.

Все имеющиеся сегодня приборы защиты от обрыва нуля реагируют только на перекос фазных напряжений, возникающий при не симметричных нагрузках на фазы при обрыве нуля. При обрыве нуля и при симметричных нагрузках на фазы (электродвигатели и пр.) они не срабатывают. Основная задача данного прибора - постоянная проверка соответствия состояния электрической сети и сравнение с установленным автоматом защиты, это гарантирует мгновенное срабатывание установленного автомата при коротком замыкании. Является средством контроля. Периодической поверке не подлежит.

Внимание: устанавливать прибор ТОЛЬКО до УЗО!

Конструкция

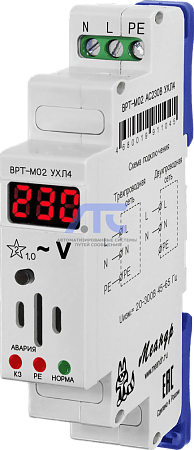

Вольтметры выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки Измерителя на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели приборов расположен цифровой индикатор отображающий величину напряжения питания и кнопка считывания информации и сброса показаний.

Внимание: момент затяжки винтового соединения должен составлять 0,4 Нм. Следует использовать отвертку 0,6х3,5 мм.

Работа

При включении прибор ВРТ-М02 показывает текущее напряжение сети. Через 1 минуту после включения производится автоматическое измерение тока КЗ и сравнение с запрограммированным значением автоматического выключателя. Если измеренное значение меньше допустимого (достаточного для мгновенного срабатывания) - включается звуковой сигнал и загорается светодиод «КЗ». Выключить звуковой сигнал можно нажатием кнопки, светодиод будет гореть до устранения неисправности. Автоматическое измерение тока КЗ производится каждые 24 часа. Запуск измерения тока КЗ вручную возможен не ранее 30 секунд после предыдущего измерения.

Просмотр параметров:

• 1-е нажатие - индикация максимального напряжения с момента последнего сброса.
• 2-е нажатие - индикация минимального напряжения с момента последнего сброса.
• 3-е нажатие - индикация количества включений (пропаданий сетевого напряжения) с момента последнего сброса.
• 4-е нажатие - индикация усреднённого тока КЗ с момента последнего сброса (сопровождается миганием светодиода «КЗ»).
• 5-е нажатие - индикация запрограммированного значения тока и характеристики автомата защиты.
• 6-е нажатие - напряжение PE (сопровождается миганием светодиода «РЕ»). При напряжении PE более 100В - индикация Err. Если при работе выбран режим PE0, то будут прочерки.
• 7-е нажатие - возврат в начало (режим индикации напряжения).
• Без нажатия кнопки через 10 с выход в режим индикации напряжения.

Технические данные

• Питание: от измеряемого напряжения;
• Частота измеряемого напряжения: 45...65, 400* Гц;
• Диапазон измерения напряжения на клеммах N, L: AC20...300 В;
• Диапазон измерения напряжения на входе PE: AC0...100 В;
• Напряжение включения звукового сигнала при аварии PE: >50 В;
• Диапазон измерения тока короткого замыкания на клеммах N, L: 50...1500 А;
• Основная погрешность измерений напряжения: 1%±1 ед. младшего разряда;
• Основная погрешность измерений тока КЗ: 5%±1 ед. младшего разряда;
• Потребляемая мощность, не более: 1,5 ВА;
• Диапазон рабочих температур (по исполнениям): -25...+55 °С (УХЛ4); -40...+55 °С (УХЛ2);
• Температура хранения: -40...+70 °С;
• Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2кВ/5кГц);
• Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2кВ А1-А2);
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата): УХЛ4 или УХЛ2;
• Степень защиты по корпусу/по клеммам по ГОСТ 14254-9: IP40/IP20;
• Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
• Относительная влажность воздуха: до 80% (при 25°С);
• Высота над уровнем моря: до 2000 м;
• Рабочее положение в пространстве: произвольное;
• Режим работы: непрерывный;
• Габаритные размеры: 18х93х62 мм;
• Масса: 0,05 кг;
• Средний срок службы, не менее: 8 лет;
• Средняя наработка на отказ, не менее: 10 000 ч;

* - Спец.исполнение.
