Амперметр - вольтметр ВАР-М02 на din-рейку

Амперметр - вольтметр ВАР-М02 на din-рейку

предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

Конструкция

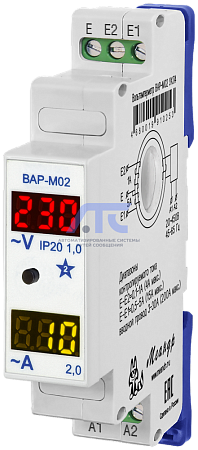

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003). Конструкция клемм обеспечивает зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

Работа

Вольтамперметр не требует оперативного питания и подключаются непосредственно к измеряемой цепи (клеммы А1 и А2).
Ток измеряется контактным и бесконтактным способами. Бесконтактным способом при помощи встроенного или внешнего трансформатора тока.

Для измерения тока в диапазоне от 0,1 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 1А.

Для измерения тока в диапазоне от 0,5 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 5А (установлен по умолчанию).

Для измерения тока в диапазоне от 3 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра необходимо с помощью кнопки установить шкалу 30А.

Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. контакты трансформатора тока подключить к клеммамЕ и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки установить необходимый коэффициент трансформации (удерживать кнопку в течении 15с, потом кратковременным нажатием выбрать необходимый коэффициент).

При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе.

Внимание: при измерении тока индикация разрядов измерений организована следующим образом:

• при измерении тока в диапазоне 0,1...1А (к примеру 0,5А) цифра 5 будет мигать;
• при измерении тока в диапазоне 0,5...5А (к примеру 2,7А) цифра 2 горит постоянно, цифра 7 мигает;
• двойное кратковременное нажатие на кнопку переводит вольтамперметр из режима измерения тока (А) в режим измерения мощности (в кВт)

Использование кнопки для просмотра дополнительной информации:

• 1-е нажатие - Umax с момента последнего сброса.
• 2-е нажатие - Umin с момента последнего сброса.
• 3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса.
• Удержание кнопки в течении 5 секунд - сброс.

Технические данные

• Диапазон измеряемого напряжения: AC20...450 В;
• Частота измеряемого напряжения и тока: 45...65, 400**, 25 * Гц;
• Диапазон измеряемого тока, встроенный трансформатор тока AC: 0,1...1,0 (Е-Е2); 0,5...5,0 (Е-Е1); 3...30,0 (через отверстие) А;
• Диапазон измеряемого тока, внешний трансформатор тока: 5, 10, 15, 20, 30, 40, 50, 75, 80, 100, 150, 200, 300, 400, 500, 600, 750, 800, 999 (E-E1) А;
• Основная погрешность измерений напряжения: 1%±1 единица младшего разряда;
• Основная погрешность измерений тока: 2%±2 единица младшего разряда;
• Потребляемая мощность, не более: 1,5 Вт;
• Степень защиты по корпусу/по клеммам по ГОСТ 14254-96: IP40/IP20;
• Диапазон рабочих температур: -25...+55 °C;
• Температура хранения: -40...+70 °C;
• Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2кВ/5кГц);
• Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2кВ А1-А2);
• Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4;
• Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
• Относительная влажность воздуха: до 80% (при 25°C);
• Рабочее положение в пространстве: произвольное;
• Режим работы: непрерывный;
• Габаритные размеры: 18х93х62 мм;
• Масса: 0,08 кг;
• Средний срок службы, не менее: 8 лет;
• Средняя наработка на отказ, не менее: 50 000 ч.

* - Спец.исполнение под заказ.
