Амперметр - вольтметр ВАР-М02-10 щитовой

Амперметр - вольтметр ВАР-М02-10 щитовой

предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством контроля. Периодической поверке не подлежит.

Конструкция

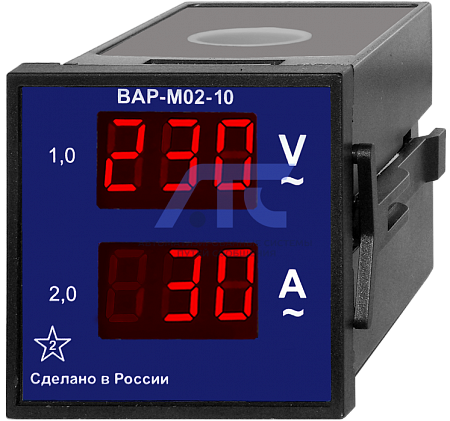

Вольтамперметр выпускается выпускаются в унифицированном пластмассовом корпусе с задним присоединением проводов питания и коммутируемых электрических цепей. Вольтамперметр монтируется в щит. Крепление осуществляется с помощью передвижных пластмассовых зажимов. Конструкция клемм обеспечивает зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, на задней панели расположены клеммы и кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

Работа

Вольтамперметр не требует оперативного питания и подключается непосредственно в измеряемую цепь (клеммы А1 и А2). Ток измеряется контактным и бесконтактным способами. Бесконтактным способом с помощью встроенного или внешнего трансформатора тока.

Для измерения тока в диапазоне от 0,1 до 1А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е2. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 1А.

Для измерения тока в диапазоне от 0,5 до 5А, необходимо цепь с измеряемым током подключить к клемме Е и к клемме Е1. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 5А (установлено по умолчанию).

Для измерения тока в диапазоне от 3 до 30А, необходимо цепь с измеряемым током пропустить сквозь отверстие в корпусе. Для согласования показаний амперметра, необходимо с помощью кнопки установить шкалу 30А.

Для измерения тока в диапазоне от 0 до 1000А, необходимо использовать внешний трансформатор тока. Цепь с измеряемым током необходимо пропустить сквозь отверстие во внешнем трансформаторе тока, контакты трансформатора тока подключить к клеммам Е и Е1. Для согласования используемого трансформатора тока и показаний амперметра, необходимо с помощью кнопки установить необходимый диапазон трансформатора тока (удерживать кнопку в течении 15с, потом кратковременным нажатием выбрать необходимый диапазон внешнего трансформатора тока). Авто сохранение через 15 с.

При бесконтактном измерении тока, проводник с измеряемым током пропускается сквозь отверстие в корпусе.

Использование кнопки для просмотра дополнительной информации:

• 1-е нажатие - Umax с момента последнего сброса.
• 2-е нажатие - Umin с момента последнего сброса.
• 3-е нажатие - ΔU с момента последнего сброса.
• 4-е нажатие - количество отключений сетевого напряжения с момента последнего сброса.
• Удержание кнопки в течении 5 секунд - сброс.

Технические данные

• Диапазон измеряемого напряжения: AC20...450 В;
• Частота измеряемого напряжения и тока: 45...65, 400 (спец.позиция) Гц;
• Диапазон измеряемого тока, встроенный трансформатор тока AC: 0,1...1,0 (Е-Е2); 0,5...5,0 (Е-Е1); 3,0...30,0 (через отверстие) А;
• Измеряемый ток (внешним трансформатором тока): 1, 5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 125, 150, 200, 250, 300, 400, 500, 600, 750, 800, 999 (E-E1) А;
• Основная погрешность измерений напряжения: 1%±1 единица младшего разряда;
• Основная погрешность измерений тока: 2%±1 единица младшего разряда;
• Потребляемая мощность, не более: 1,5 Вт;
• Степень защиты по корпусу/по клеммам по ГОСТ 14254-96: IP40/IP20;
• Диапазон рабочих температур: -25...+55 °C;
• Температура хранения: -40...+70 °C;
• Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2кВ/5кГц);
• Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2кВ А1-А2);
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата): УХЛ4;
• Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
• Относительная влажность воздуха: до 80% при 25°C;
• Рабочее положение в пространстве: произвольное;
• Режим работы: непрерывный;
• Габаритные размеры: 48х48х88 мм;
• Масса: 0,11 кг;
• Средний срок службы, не менее: 8 лет;
• Средняя наработка на отказ, не менее: 50 000 ч.
