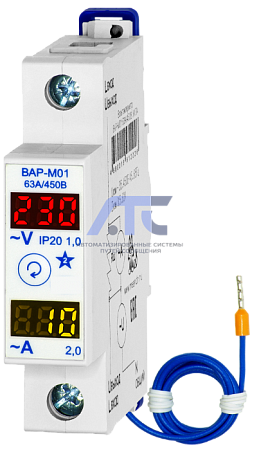

Амперметр - вольтметр на din-рейку ВАР-М01 узкий корпус

Амперметр - вольтметр на din-рейку ВАР-М01 узкий корпус

предназначен для технологического контроля величины напряжения и тока в электрических цепях переменного тока, как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства. Может применяться в составе систем автоматизированного контроля и управления технологическими процессами в качестве основного или дополнительного индикатора на передвижных и стационарных объектах. Является средством технологического контроля. Периодической поверке не подлежит.

Конструкция

Вольтамперметр выпускается в пластмассовом корпусе с передним присоединением. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает зажим проводов сечением до 25 мм2. В нижней части корпуса выведен провод НВ3-0,75 длиной 50 см, для подключения к нейтральной шине. На лицевой панели прибора расположены цифровые индикаторы отображающие величину напряжения и тока, кнопка. Индикаторы имеют высокую ярость свечения, обеспечивающую считывание информации при любой освещённости.

Работа

Вольтамперметр не требует оперативного питания и подключается непосредственно в разрыв измеряемой цепи. Проводник с измеряемым током подключается к клеммам L ВХОД и U ВЫХОД (сверху вниз или снизу вверх не имеет значения). Схемы подключения изображены на рисунках ниже и корпусе прибора.

Использование кнопки для просмотра дополнительной информации:

• 1-е нажатие - Umax с момента последнего сброса.
• 2-е нажатие - Umin с момента последнего сброса.
• 3-е нажатие - количество отключений сетевого напряжения с момента последнего сброса.
• Удержание кнопки в течении 5 секунд - сброс.
• По двойному клику кнопкой - индикация потребляемой мощности.
• По повторному двойному клику кнопкой - индикация напряжения и тока.

Внимание: при отсутствии тока нагрузки возможны не нулевые показания тока (до 0,6А) и мощности (до 0,1Вт).

Технические данные

• Диапазон измеряемого напряжения (RMS): АС50...450 В;
• Частота измеряемого напряжения и тока: 45...70 Гц;
• Диапазон измеряемого тока (RMS): 0,5...63 А;
• Основная погрешность измерений напряжения, не более: 1%±1 ед. младшего разряда;
• Основная погрешность измерений тока, не более: 2%±1 ед. младшего разряда;
• Потребляемая мощность, не более: 1,5 Вт;
• Диапазон рабочих температур: -25...+55 °С (УХЛ4); -40...+55 °С (УХЛ2);
• Температура хранения: -40...+70 °С;
• Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4): уровень 3 (2кВ/5кГц);
• Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5): уровень 3 (2кВ);
• Климатическое исполнение и категория размещения по ГОСТ 15150-69 (не допускать образования конденсата): УХЛ4, УХЛ2;
• Степень защиты по корпусу/по клеммам по ГОСТ 14254-9: IP40/IP20;
• Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
• Относительная влажность воздуха: до 80% при 25°С;
• Рабочее положение в пространстве: произвольное;
• Режим работы: непрерывный;
• Сечение подключаемых проводников: 0,5-25 мм2 (20-4 AWG);
• Габаритные размеры: 18x83x68,5 мм;
• Масса: 0,1 кг;
• Средний срок службы, не менее: 8 лет;
• Средняя наработка на отказ, не менее: 50 000 ч
