Устройство защиты абонентских линий АЗУ-М485 и систем передачи данных по интерфейсу RS485 в ультратонком корпусе 13 мм

Устройство защиты абонентских линий АЗУ-М485 и систем передачи данных по интерфейсу RS485 в ультратонком корпусе 13 мм

предназначено для защиты оборудования распределённых сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), высокоскоростных цифровых интерфейсов передачи данных, цифровых абонентских линий, сигнальных линий систем управления и измерения и др. со скоростями передачи данных до 10Мбит/с от импульсных перенапряжений (грозовых, электростатических разрядов и др.).

Конструкция

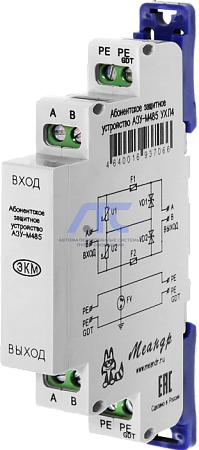

Устройство АЗУ-М485 выполнено в пластмассовом корпусе класса защиты IP20. Крепление устройства осуществляется на DIN-рейку шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки на ровную поверхность замки необходимо раздвинуть. В корпусе устройства установлены клеммы для подключения проводников защищаемой линии.

Эксплуатация

Устройство защиты от импульсных перенапряжений типа АЗУ-М485 является прибором многократного действия и рассчитано на пропускание импульсных токов большой величины, возникающих при прямом ударе молнии в систему внешней молниезащиты объекта.

Устройство АЗУ-М485 рекомендуется размещать возле защищаемого оборудования.

Подключение устройств АЗУ-М485 к шине заземления осуществляется с помощью проводника сечением 1,5-2,5 мм2. Заземляющий проводник должен иметь по возможности наименьшую длину.

Подключение устройства осуществляется только специально подготовленным квалифицированным персоналом.

Технические данные

• Количество защищаемых пар: 1;
• Номинальное рабочее напряжение DC: 6 В;
• Максимальное длительное рабочее напряжение DC: 300 В;
• Номинальный рабочий ток: 150 мА;
• Максимальный рабочий ток: 400 мА;
• Максимальный разрядный ток (8/20), Imax: 2,5 кА;
• Время срабатывания, tA: <30 нс;
• Скорость передачи данных: 10 Мбит/с;
• Вносимое сопротивление на линию: 20 Ом;
• Паразитная ёмкость, не более: 300 пФ;
• Потребляемая мощность, не более: 2 ВА;
• Диапазон рабочих температур УХЛ4: -25...+55 °C;
• Диапазон рабочих температур УХЛ2: -40...+55 °C;
• Температура хранения: -40...+70 °C;
• Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц) по ГОСТ Р 51317.4.4-99;
• Помехоустойчивость от перенапряжения: уровень 3 (2кВ А-В) по ГОСТ Р 51317.4.5-99;
• Климатическое исполнение: УХЛ4 или УХЛ2 по ГОСТ 15150-69;
• Степень защиты по корпусу: IP40 по ГОСТ 14254-96;
• Степень защиты по клеммам: IP20 по ГОСТ 14254-96;
• Степень загрязнения: 2 по ГОСТ 9920-89;
• Монтаж: DIN-рейка 35 мм или винтами М4;
• Сечение присоединяемых проводников: 0,25-2,5 мм²;
• Материал корпуса: ABS, V0;
• Цвет корпуса: светло-серый, RAL7035;
• Относительная влажность воздуха: до 80% (при 25°C);
• Режим работы: круглосуточный;
• Рабочее положение в пространстве: произвольное;
• Габаритные размеры: 13×62×93 мм;
• Масса: 0,06 кг.
