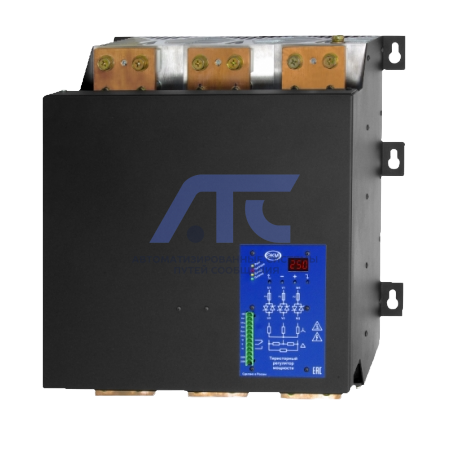

Трехфазные регуляторы мощности ТРМ-3М 720А

Трехфазные регуляторы мощности ТРМ-3М 720А

предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.

Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.

Регуляторы ТРМ-3М могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В, 0-5В или током 0-20мА, 4-20мА, например, от контроллера температуры. Все ТРМ выпускаются с управлением через интерфейс RS-485 по протоколу Modbus RTU.

Конструкция

Регуляторы ТРМ-3М представляют собой модули тиристоров с охладителем, быстродействующие предохранители и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.

Работа

Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.

Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.

Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.

Технические данные

• Напряжение питания схемы управления: 180-250В, 45-65Гц;
• Напряжение питания нагрузки: 100-480В, 50-60 Гц;
• Максимальное значение тока в нагрузке (по исполнениям): 30, 45, 60, 80,100, 125, 150, 180, 230, 300, 380, 450, 580, 720;
• Минимальный ток нагрузки, не менее: 1% (от Iном);

• Изменением угла (фазы) открывания тиристора (Phase Angle);
• Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing);
• Пакетный способ управления;
• Пакетный способ управления с режимом плавного пуска «разогрева»;
• Пакетный способ управления с режимом однократного плавного пуска «разогрева»;

• Вход разрешения работы «ПУСК»: сухой контакт или открытый коллектор NPN-транзистора;

• Входное напряжение управления: 0-5В/0-10В (выбирается в меню);
• Максимальное допустимое входное напряжение: 11В;
• Входной ток управления: 0-20 мА / 4-20 мА (выбирается в меню);
• Максимально допустимый входной ток: 40 мА;

• Входное напряжение управления: 0-5В;
• Максимальное допустимое входное напряжение: 5,5В;

• Встроенное реле: 1 переключающая группа;
• Максимальное коммутируемое напряжение (АС1): АС250В;
• Максимальное коммутируемый ток (АС1) АС250В: 5А;

• Габаритные и установочные размеры: См. ниже;
• Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99: Степень жёсткости 3 (2кВ/5кГц);
• Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99: Степень жёсткости 3 (2кВ);
• Степень защиты (по передней панели/по клеммам подключения): IP00/IP00;
• Максимальное напряжение изоляции: 2500В / 1 мин;
• Климатическое исполнение: УХЛ4;
• Диапазон рабочих температур: -40...+55°С*;
• Высота над уровнем моря: до 1000 м;

• ТРМ-3М-720 RS485 / ТРМ-3МN-720 RS485: 53,6 кг;
• Режим работы: круглосуточный;
• Энергопотребление платы питания: не более 2Вт;

• Вентилятор 80 мм: Не более 14Вт;
• Вентилятор 120 мм: Не более 20Вт;
• Удельное тепловыделение: 4,5Вт/А;
• Усилие затяжки сигнальных клемм и клемм питания регулятора: 0,4-0,6 Н*м;

• Модели с номинальным током до 100А включительно: 3 Нм;
• Модели с номинальным током свыше 100А: 5 Нм;

• Винт М6: 2,5-4 Н*м;
• Винт М8: 5-8 Н*м;
• Винт М10: 7-10 Н*м;

• Вентилятор 80 мм: 32Дб;
• Вентилятор 120 мм: 50Дб;
• Способ управление тиристором: статический;
