Трехфазные регуляторы мощности ТРМ-3М 45А

Трехфазные регуляторы мощности ТРМ-3М 45А

предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.

Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.

Регуляторы ТРМ-3М могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В, 0-5В или током 0-20мА, 4-20мА, например, от контроллера температуры. Все ТРМ выпускаются с управлением через интерфейс RS-485 по протоколу Modbus RTU.

Конструкция

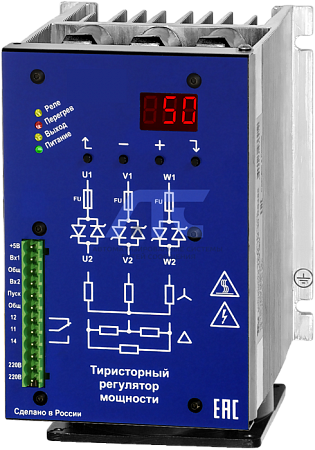

Регуляторы ТРМ-3М представляют собой модули тиристоров с охладителем, быстродействующие предохранители и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.

Работа

Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.

Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.

Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.

Технические данные

• Напряжение питания схемы управления: 180-250 В, 45-65 Гц;
• Напряжение питания нагрузки: 100-480 В, 50-60 Гц;
• Максимальное значение тока в нагрузке: 30, 45, 60, 80, 100, 125, 150, 180, 230, 300, 380, 450, 580, 720 А;
• Минимальный ток нагрузки, не менее: 1% (от Iном);

Способы регулирования мощности в нагрузке

• Вход разрешения работы «ПУСК»: сухой контакт или открытый коллектор NPN-транзистора;

Вход управления 1

• Входное напряжение управления: 0-5 В/0-10 В (выбирается в меню);
• Максимальное допустимое входное напряжение: 11 В;
• Входной ток управления: 0-20 мА / 4-20 мА (выбирается в меню);
• Максимально допустимый входной ток: 40 мА;

Вход управления 2

• Входное напряжение управления: 0-5 В;
• Максимальное допустимое входное напряжение: 5,5 В;

Выходы

• Встроенное реле: 1 переключающая группа;
• Максимальное коммутируемое напряжение (АС1): АС250 В;
• Максимальный коммутируемый ток (АС1): 5 А;

Прочие

• Габаритные и установочные размеры: см. ниже;
• Устойчивость к воздействию пачек импульсов: степень жёсткости 3 (2 кВ/5 кГц) по ГОСТ Р 51317.4.4-99;
• Устойчивость к воздействию импульсов большой энергии: степень жёсткости 3 (2 кВ) по ГОСТ Р 51317.4.5-99;
• Степень защиты по передней панели: IP00 по ГОСТ 14254-96;
• Степень защиты по клеммам подключения: IP00 по ГОСТ 14254-96;
• Максимальное напряжение изоляции: 2500 В / 1 мин;
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69;
• Диапазон рабочих температур: -40...+55 °С*;
• Высота над уровнем моря: до 1000 м;

Масса (по исполнениям)

• Масса ТРМ-3М-45/ТРМ-3МN-45 RS485: 3,4 кг;
• Режим работы: круглосуточный;
• Энергопотребление платы питания: не более 2 Вт;

Усилие затяжки винтов крепления предохранителя
* При температуре выше +35°C требуется запас по току.
