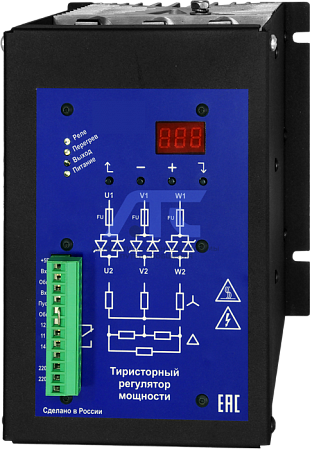

Трехфазные регуляторы мощности ТРМ-3М 100А

Трехфазные регуляторы мощности ТРМ-3М 100А

предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.

Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.

Регуляторы ТРМ-3М могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В, 0-5В или током 0-20мА, 4-20мА, например, от контроллера температуры. Все ТРМ выпускаются с управлением через интерфейс RS-485 по протоколу Modbus RTU.

Конструкция

Регуляторы ТРМ-3М представляют собой модули тиристоров с охладителем, быстродействующие предохранители и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.

Работа

Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.

Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.

Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.

Технические данные

• Напряжение питания схемы управления: 180-250 В, 45-65 Гц;
• Напряжение питания нагрузки: 100-480 В, 50-60 Гц;
• Максимальное значение тока в нагрузке: 30, 45, 60, 80, 100, 125, 150, 180, 230, 300, 380, 450, 580, 720 А;
• Минимальный ток нагрузки, не менее: 1% (от Iном);

Способы регулирования мощности в нагрузке

• Изменением угла (фазы) открывания тиристора (Phase Angle);
• Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing);
• Пакетный способ управления;
• Пакетный способ управления с режимом плавного пуска «разогрева»;
• Пакетный способ управления с режимом однократного плавного пуска «разогрева»;

Входные управляющие воздействия

• Вход разрешения работы «ПУСК»: сухой контакт или открытый коллектор NPN-транзистора;

Вход управления 1

• Встроенное реле : 1 переключающая группа;
• Максимальное коммутируемое напряжение (АС1) : АС250В;
• Максимальное коммутируемый ток (АС1) АС250В : 5А;

Прочие

• Габаритные и установочные размеры : См. ниже;
• Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99 : Степень жёсткости 3 (2кВ/5кГц);
• Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99 : Степень жёсткости 3 (2кВ);
• Степень защиты (по передней панели/по клеммам подключения) : IP00/IP00;
• Максимальное напряжение изоляции : 2500В / 1 мин;
• Климатическое исполнение : УХЛ4;
• Диапазон рабочих температур : -40...+55°С*;
• Высота над уровнем моря : до 1000 м;

Масса (по исполнениям)

• ТРМ-3М-100 RS485/ТРМ-3МN-100 RS485 : 9,5 кг;
• Режим работы : круглосуточный;
• Энергопотребление платы питания : не более 2Вт;

Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)

• Вентилятор 80 мм : Не более 14Вт;
• Вентилятор 120 мм : Не более 20Вт;
• Удельное тепловыделение : 4,5Вт/А;
• Усилие затяжки сигнальных клемм и клемм питания регулятора : 0,4-0,6 Н*м;

Усилие затяжки винтов крепления предохранителя

• Винт М6 : 2,5-4 Н*м;
• Винт М8 : 5-8 Н*м;
• Винт М10 : 7-10 Н*м;

Уровень шума вентиляторов

• Вентилятор 80 мм : 32Дб;
• Вентилятор 120 мм : 50Дб;
• Способ управление тиристором : статический;

* При температуре выше +35°C требуется запас по току.
