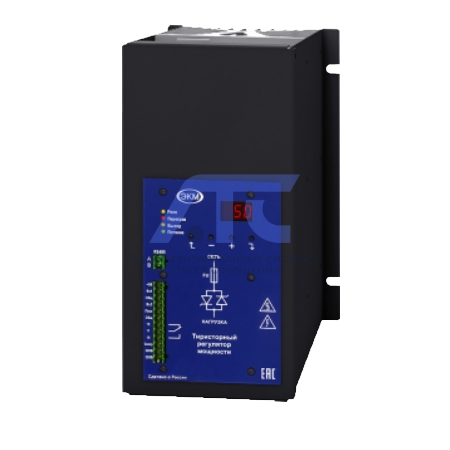

Однофазные регуляторы мощности ТРМ-1М 450А
Однофазные регуляторы мощности ТРМ-1М 450А
предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
Регуляторы ТРМ-1М и ТРМ-1 могут управляться вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА),( например контроллера температуры), а так же через интерфейс RS-485 по протоколу Modbus RTU.
Конструкция
Регуляторы ТРМ-1М представляет собой модуль тиристоров с охладителем, быстродействующий предохранитель и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.
Работа
Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
Внимание: Длительная работа регуляторов (более 30 с) при токах нагрузки менее 1% от номинального может привести к выходу регулятора из строя.
Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.
Технические данные
- Напряжение питания схемы управления: 180-250 В, 45-65 Гц;
- Напряжение питания нагрузки: 100-480 В, 50-60 Гц;
- Максимальный ток в нагрузке: см. приложение 1 паспорта;
- Минимальный ток нагрузки, не менее: 1% (от Iном);
- Изменением угла (фазы) открывания тиристора (Phase Angle);
- Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing);
- Пакетный способ управления;
- Пакетный способ управления с режимом плавного пуска «разогрева»;
- Пакетный способ управления с режимом однократного плавного пуска «разогрева»;
- Входные управляющие воздействия
- Вход разрешения работы «ПУСК»: сухой контакт или открытый коллектор NPN-транзистора;
- Входное напряжение управления: 0-5 В/0-10 В (выбирается в меню);
- Максимальное допустимое входное напряжение: 11 В;
- Входной ток управления: 0-20 мА / 4-20 мА (выбирается в меню);
- Максимально допустимый входной ток: 40 мА;
- Время реакции, не более: 80 мс;
- Входное напряжение управления: 0-5 В;
- Максимальное допустимое входное напряжение: 5,5 В;
- Встроенное реле: 1 переключающая группа;
- Максимальное коммутируемое напряжение (АС1): АС250 В;
- Максимальный коммутируемый ток (АС1): 5 А;
- Масса/масса в упаковке: ТРМ-1М-450: 13,2/18,5 кг;
- Устойчивость к воздействию пачек импульсов: степень жёсткости 3 (2 кВ/5 кГц) по ГОСТ Р 51317.4.4-99;
- Устойчивость к воздействию импульсов большой энергии: степень жёсткости 3 (2 кВ) по ГОСТ Р 51317.4.5-99;
- Степень защиты: IP00 (по передней панели/по клеммам подключения);
- Максимальное напряжение изоляции: 2500 В / 1 мин;
- Климатическое исполнение: УХЛ4;
- Диапазон рабочих температур: -25...+55 °С*;
- Высота над уровнем моря: до 1000 м;
- Режим работы: круглосуточный;
- Энергопотребление платы питания: не более 2 Вт;
- 80 мм: не более 14 Вт;
- 120 мм: не более 20 Вт;
- Удельное тепловыделение: 1,5 Вт/А;
- Усилие затяжки сигнальных клемм и клемм питания регулятора: 0,4-0,6 Н·м;
- Усилие затяжки винтов крепления предохранителя:
- Модели с номинальным током до 100 А включительно: 3 Н·м;
- Модели с номинальным током свыше 100 А: 5 Н·м;
- М6: 2,5-4 Н·м;
- М8: 5-8 Н·м;
- М10: 7-10 Н·м;
- Уровень шума вентиляторов: 80 мм: 32 дБ; 120 мм: 50 дБ;
- Способ управления тиристором: статический.
-
