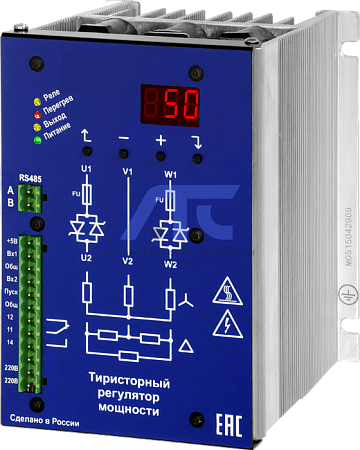

Двухфазные регуляторы мощности ТРМ-2М 125А - 720A

Двухфазные регуляторы мощности ТРМ-2М 125А - 720A

предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.

Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.

Регуляторы ТРМ-2М могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.

Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.

Конструкция

Регуляторы ТРМ-2М представляют собой модули тиристоров с охладителем, быстродействующим предохранителем и контроллером управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.

Работа

Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.

Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.

Блок тиристоров состоит из двух тиристоров, включенных встречно-параллельно. Каждый тиристор пропускает ток в одном направлении, то есть только положительные или отрицательные полупериоды тока.

Технические данные

• Напряжение питания схемы управления: 180-250 В, 45-65 Гц;
• Напряжение питания нагрузки: 100-480 В, 50-60 Гц;
• Максимальное значение тока в нагрузке: см. приложение 1 паспорта;
• Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing);

Входные управляющие воздействия

• Вход разрешения работы «ПУСК»: сухой контакт или открытый коллектор NPN-транзистора;

Вход управления 1

• Входное напряжение управления: 0-5 В/0-10 В (выбирается в меню);
• Максимальное допустимое входное напряжение: 11 В;
• Входной ток управления: 0-20 мА/4-20 мА (выбирается в меню);
• Максимально допустимый входной ток: 40 мА;

Вход управления 2

• Входное напряжение управления: 0-5 В;
• Максимальное допустимое входное напряжение: 5,5 В;

Выходы

• Встроенное реле: 1 переключающая группа;
• Максимальное коммутируемое напряжение (АС1): АС250 В;
• Максимальный коммутируемый ток (АС1): 5 А;

Прочие

• Устойчивость к воздействию пачек импульсов: степень жёсткости 3 (2 кВ/5 кГц) по ГОСТ Р 51317.4.4-99;
• Устойчивость к воздействию импульсов большой энергии: степень жёсткости 3 (2 кВ) по ГОСТ Р 51317.4.5-99;
• Максимальное напряжение изоляции: 2500 В / 1 мин;
• Степень защиты по передней панели: IP00 по ГОСТ 14254-96;
• Степень защиты по клеммам подключения: IP00 по ГОСТ 14254-96;
• Климатическое исполнение: УХЛ4 по ГОСТ 15150-69;
• Диапазон рабочих температур: -25...+55 °С*;
• Высота над уровнем моря: 1000 м;
• Режим работы: круглосуточный;
• Энергопотребление платы питания: не более 2 Вт;

Масса (по исполнениям)

• Масса/масса в упаковке: ТРМ-2М-(150-180): 8,0/8,7 кг;
• Масса/масса в упаковке: ТРМ-2М-580: 46,30/55,70 кг;

Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)

• Энергопотребление вентилятора 80 мм: не более 14 Вт;
• Энергопотребление вентилятора 120 мм: не более 20 Вт;
• Удельное тепловыделение: 3 Вт/А;
• Усилие затяжки сигнальных клемм и клемм питания регулятора: 0,4-0,6 Н·м;

Усилие затяжки винтов крепления предохранителя

Усилие затяжки винтов силового ввода
