Тиристорные коммутаторы для конденсаторов МТК-26-150
Тиристорные коммутаторы для конденсаторов МТК-26-150
предназначены для коммутации компенсирующих конденсаторов в установках компенсации реактивной мощности (УКРМ). Этот способ регулирования реактивной мощности применяется для электросетей, где характер нагрузки изменяется очень быстро, например, со сварочными аппаратами, штамповочными прессами, лифтами, кранами, управляемым электроприводом и т.д.
Преимущества
Преимущество тиристорных модулей МТК по сравнению с классическими электромагнитными контакторами это подключение конденсатора к сети без его предварительного разряда. Эта возможность определяется алгоритмом работы МТК, который включается в момент равенства напряжений на выводах конденсатора и в сети («В НУЛЕ ТОКА»). Из этой функции вытекает еще одно важное преимущество - существенное сокращение переходных импульсов тока. Импульсы тока вызывают помехи, которые могут нарушать правильную работу электронных приборов, причинять значительные повреждения и даже выводить их из строя. Кроме того, увеличивается срок службы конденсаторов, поскольку через них протекает только номинальный ток. Для защиты тиристорных ключей от пикового тока в цепь необходимо включать индуктивность не менее 15 мкГн.
Конструкция

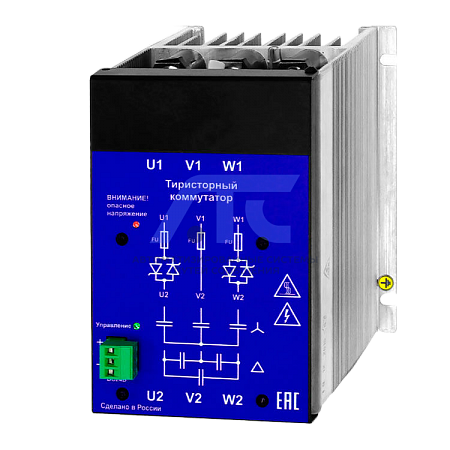

Тиристорные контакторы серий МТК-25 и МТК-26 представляют собой модули тиристоров, смонтированные на общем охладителе, и схему управления, смонтированные в одном корпусе. В моделях MTK-26 добавлены встроенные быстродействующие предохранители.
На лицевой панели регулятора расположен зелёный светодиод индикации состояния коммутатора и красный индикатор опасного напряжения на конденсаторной батарее.
Технические данные
- Максимальное рабочее напряжение сети: 480 В;
- Максимально допустимое напряжение: 1600 В;
- Характер нагрузки: C/R/L;
- Макс. допустимая скорость нарастания тока dI/dt: 150 А/мкс;
- Максимальный рабочий ток (IRMS) (при максимальной окружающей температуре 45°С): 50 А;
- Предохранитель: есть;
- I2t; Tvj=125°C; 8.3...10 мс: 28800 А2с;
- Мощность: 99 кВАр/380 В, 103 кВАр/400 В, 114 кВАр/440 В, 125 кВАр/480 В;
- Мощность потерь максимальная: 427 Вт;
- Максимальное напряжение изоляции: 2500 В (при воздействии 1 мин);
- Ускоренный разряд конденсаторов: Встроенный модуль разряда конденсаторов;
- Напряжение сигнала управления: DC24±20%;
- Диапазон рабочих температур: -40...+55 °C;
- Температура хранения: -40...+70 °C;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4;
- Степень защиты по ГОСТ 14254-96: IP00;
- Степень загрязнения в соответствии с ГОСТ 9920-89: 2;
- Относительная влажность воздуха: до 80% (при 25°C);
- Высота над уровнем моря: до 2000 м;
- Рабочее положение в пространстве: любое;
- Режим работы: круглосуточный;
- Охлаждение: вентилятор;
- Температура включения вентилятора: 60±5°C.
-
