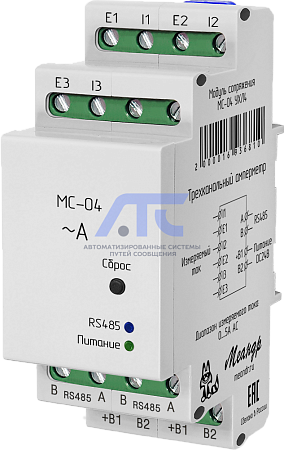

Модуль сопряжения с объектом МС-04
Модуль сопряжения с объектом МС-04
предназначен для непрерывного измерения силы тока в сети переменного тока 50 Гц и передачи измеренного значения по последовательному интерфейсу RS-485 по протоколу...
Подробности
Модуль сопряжения с объектом МС-04
предназначен для непрерывного измерения силы тока в сети переменного тока 50 Гц и передачи измеренного значения по последовательному интерфейсу RS-485 по протоколу MODBUS RTU.Принцип работы
Устройство измеряет ток и частоту по трём независимым входам на заданном количестве периодов тока. Для измерения тока используется стандартный трансформатор ХХ/5А. Результат измерения можно прочитать по последовательному интерфейсу RS-485 по протоколу Modbus RTU.
Технические данные
- Напряжение питания (DC): 24 В (20÷27) клеммы +B1-B2;
- Диапазон измерений: 0,2...5 А (45-65 Гц) клеммы I1-E1, I2-E2, I3-E3;
- Максимальная погрешность: 10%;
- Последовательный интерфейс: RS-485;
- Протокол: Modbus RTU;
- Рабочая температура УХЛ4: -25...+55°С;
- Рабочая температура УХЛ2: -40...+55°С.
Параметры протокола MODBUS RTU
| Параметр | Значение |
|---|---|
| Режим работы | SLAVE |
| Настройки порта |
Число битов на с: 9600/ 14400/ 19200/ 28800/ 38400/ 57600/ 76800/ 115200 (значение по умолчанию - 19200) Биты данных: 8 Четность: только EVEN Стартовые биты: 1 Стоповые биты: 1 |
| Коды функций |
0×03: Чтение нескольких регистров хранения * 0×06: Запись значения одного регистра хранения 0×10: Запись нескольких регистров хранения** |
| Максимальная частота опроса | Не ограничена |
|
* - Все доступные для чтения регистры можно считывать одной командой. ** - Все доступные для записи регистры можно записывать одной командой. |
Карта регистров MODBUS
| Адрес | Описание | Функция | Тип | Доступ |
|---|---|---|---|---|
| 100 | Адрес устройства 1 - 247 (1 по умолчанию) | 0×03,0×06,0×10 | unsigned int16 | R/W |
| 101 |
Скорость передачи 0:9600/ 1:14400/ 2:19200/ 3:28800/ 4:38400/ 5:57600/ 6:76800/ 7:115200 (по умолчанию - 2) |
0×03,0×06,0×10 | R/W | |
| 103 |
Режим синхронизации: 0 – по периодам/1 – по времени установленному в регистре 104 (0 по умолчанию) |
0×03,0×06,0×10 | R/W | |
| 104 | Время усреднения в секундах (3 по умолчанию) | 0×03,0×06,0×10 | R/W | |
| 105 | Ошибка записи конфигурации | 0×03,0×06,0×10 | R/W | |
| 201 | Счѐтчик входа 1 (0-65535) | 0×03 | R | |
| 202 | Ток входа 1;0,01А | 0×03 | R | |
| 203 | Частота входа 1; 0,1Гц | 0×03 | R | |
| 204 | Счѐтчик входа 2 (0-65535) | 0×03 | R | |
| 205 | Ток входа 2;0,01А | 0×03 | R | |
| 206 | Частота входа 2; 0,1Гц | 0×03 | R | |
| 207 | Счѐтчик входа 3 (0-65535) | 0×03 | R | |
| 208 | Ток входа 3;0,01А | 0×03 | R | |
| 209 | Частота входа 3; 0,1Гц | 0×03 | R |
-
