Модуль сопряжения с объектом МС-02
Модуль сопряжения с объектом МС-02
предназначен для непрерывного измерения фактической температуры среды и...
Подробности

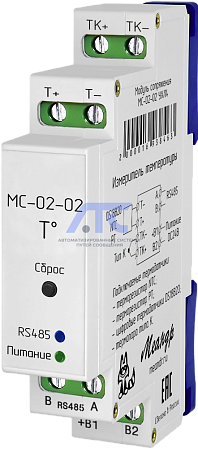

Модуль сопряжения с объектом МС-02
предназначен для непрерывного измерения фактической температуры среды или объекта и передачи измеренного значения по последовательному интерфейсу RS-485 по протоколу MODBUS RTU.Технические данные
- Напряжение питания (DC): 24 В (15÷27 В);
- Температурные диапазоны датчиков:
DS18b20: -45...+125°С;
NTC терморезистор: -45...+125°С;
Pt терморезистор: -50...+300°С;
Термопара: -200...+500°С; - Последовательный интерфейс: RS-485;
- Протокол: Modbus RTU;
- Рабочая температура: УХЛ4: -25...+55°С / УХЛ2: -40...+55°С.
Параметры протокола MODBUS RT
| Параметр | Значение |
|---|---|
| Режим работы | SLAVE |
| Настройки порта |
Число битов на с: 9600/ 14400/ 19200/ 28800/ 38400/ 57600/ 76800/ 115200 (значение по умолчанию - 19200) Биты данных: 8 Четность: только EVEN Стартовые биты: 1 Стоповые биты: 1 |
| Коды функций |
0×03: Чтение нескольких регистров хранения * 0×06: Запись значения одного регистра хранения 0×10: Запись нескольких регистров хранения** |
| Максимальная частота опроса | Не ограничена |
|
* - Все доступные для чтения регистры можно считывать одной командой. ** - Все доступные для записи регистры можно записывать одной командой. |
Карта регистров MODBUS
| Адрес | Описание | Функция | Тип | Доступ |
|---|---|---|---|---|
| 100 | Ошибка записи конфигурации | 0×03 | INT_16 | R/W |
| 101 |
Режим работы 0 - DS/1 - термопара/2 - терморезистор (0 - по умолчанию); |
0×03,0×06,0×10 | INT_16 | R/W |
| 102 |
Регистр команд (0 по умолчанию); 1 - старт сканирования датчиков DS; 2 - переключить режим отображения температуры DS18b20 (см. подробное описание); 104 – вход в режим калибровки термопары; |
0×03,0×06,0×10 | INT_16 | R/W |
| 103 |
Разрешение датчика DS18B20 (бит) и время преобразования температуры (мс): 0:9/100; 1:10/200; 2:11/400; 3:12/800. (0 - по умолчанию) |
0×03,0×06,0×10 | IINT_16 | R/W |
| 104 | Адрес устройства 1 - 247 (1 по умолчанию); | 0×03,0×06,0×10 | INT_16 | R/W |
| 105 |
Скорость передачи 0:9600/ 1:14400/ 2:19200/ 3:28800/ 4:38400/ 5:57600/ 6:76800/ 7:115200 (по умолчанию - 2) |
0×03,0×06,0×10 | INT_16 | R/W |
| 106 | B-constant терморезистора (3950 по умолчанию); | 0×03,0×06,0×10 | INT_16 | R/W |
| 107 | R0 терморезистора (10000 по умолчанию); | 0×03,0×06,0×10 | INT_16 | R/W |
| 108 | Сопротивление проводов датчика Pt, Ом | 0×03,0×06,0×10 | INT_16 | R/W |
| 109 | Выбор датчика Pt: 0-Pt100/1-Pt500/ 2 – Pt1000. | 0×03,0×06,0×10 | INT_16 | R/W |
| 200 |
Количество DS/ Температура термопары °C/ Температура терморезистора 0,1 °C/ Температура Pt °C |
0×03,0×06,0×10 | INT_16 | R |
| 201 | температура DS1 0,1°C; | 0×03 | INT_16 | R |
| 202 | ошибка DS1 (выдает 1, если датчик не удалось опросить); | 0×03 | INT_16 | R |
| 203 | температура DS2 0,1°C; | 0×03 | INT_16 | R |
| 204 | ошибка DS2; | 0×03 | INT_16 | R |
| 205 | температура DS3 0,1°C; | 0×03 | INT_16 | R |
| 206 | ошибка DS3; | 0×03 | INT_16 | R |
| 207 | температура DS4 0,1°C; | 0×03 | INT_16 | R |
| 208 | ошибка DS4; | 0×03 | INT_16 | R |
| 209 | температура DS5 0,1°C; | 0×03 | INT_16 | R |
| 210 | ошибка DS5; | 0×03 | INT_16 | R |
| 211 | температура DS6 0,1°C; | 0×03 | INT_16 | R |
| 212 | ошибка DS6; | 0×03 | INT_16 | R |
| 213 | температура DS7 0,1°C; | 0×03 | INT_16 | R |
| 214 | ошибка DS7; | 0×03 | INT_16 | R |
| 215 | температура DS8 0,1°C; | 0×03 | INT_16 | R |
| 216 | ошибка DS8; | 0×03 | INT_16 | R |
-
