Модуль сопряжения с объектом МС-01
предназначен для измерения действующего напряжения (RMS) в трехфазных сетях переменного тока с нейтралью, а также измерения 3-х переменных напряжений. Для трехфазной сети измеряются частота, угол между фазами, определяется чередование. Считывание результатов измерений и настройка осуществляются по протоколу Modbus RTU через интерфейс RS-485Конструкция
Устройство выпускаются в унифицированном пластмассовом корпусе.
Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости шурупами или иными элементами.
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.

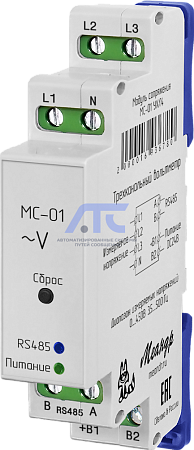

На лицевой панели устройства расположены:
- Кнопка «Сброс» (обозначалась как «АДРЕС» до марта 2023).
- Индикатор RS485, синий. Мерцает при передаче данных устройством.
- Индикатор U, зелёный. Светится при наличии питания.
Устройство содержит 3 идентичных канала измерения напряжения: клеммы L1, L2, L3. Измерение происходит относительно клеммы N.
Параметры MODBUS RTU:
- Режим: SLAVE;
- Количество битов данных: 8;
- Четность: Even;
- Стартовых бит: 1;
- Стоповых бит: 1;
- Скорость передачи: Определяется R101;
- Адрес устройства Modbus: Определяется R100.
Регистры MODBUS
| Адрес | Описание | Доступ |
|---|---|---|
| 100 |
Адрес устройства на шине1,3). 1 - 247 (1 по умолчанию). |
R/W |
| 101 |
Код скорости порта1,3), 0: 9'600, 1: 14'400, 2: 19'200 (по умолчанию) 3: 28'800, 4: 38'400, 5: 57'600, 6: 76'800, 7:115'200. |
R/W |
| 103 |
Режим измерения (см. Измерения)3), 0: Вольтметр 3-х фазного напряжения (по умолчанию), 1: 3-х канальный вольтметр. |
R/W |
| 104 |
Период измерения Тизм режима 13). Тизм = Значение * 1 с. Диапазон возможных значений: 1, ..., 100. (3 по умолчанию). |
R/W |
| 105 |
Ошибка записи. Устанавливается устройством в 1 при попытке записи недопустимого значения. Сброс осуществляется записью другого значения. |
R/W |
| 201 |
Счётчик измерений канала L1. Увеличивается на единицу после каждого периода измерения. значения: 0, ..., 65535. При переполнении сбрасывается на 0. Может быть использован для определения наличия новых данных измерений. |
R |
| 202 |
Напряжение L1. V(L1) = Значение * 1 В. |
R |
| 203 |
Частота L1 Частота = Значение * 0.1 Гц 0 при режиме 1 (R103). |
R |
| 204 | Счётчик измерений канала L2. Аналогично 201. | R |
| 205 | Напряжение L2. Аналогично 202. | R |
| 206 | Частота L2. Аналогично 203. | R |
| 207 | Счётчик измерений канала L3. Аналогично 201. | R |
| 208 | Напряжение L3. Аналогично 202. | R |
| 209 | Частота L3, Аналогично 203. | R |
| 300 |
Чередование фаз. Только для режима 0 (R103). В режиме 1 - состояние не определено. 0: Чередование не определено: - отсутствие напряжения хотя бы на одной фазе; - нет прямого или обратного чередования, слипание фаз; - угол фазы отличается больше чем на 20 градусов от нормального прямого или обратного чередования. 1: Прямое чередование: L1, L2, L3, 2: Обратное чередование: L1, L3, L2. |
R |
| 302 |
Угол фазы канала L2 относительно L1, градус φ(L2-L1) = Значение * 1 гр.2) |
R |
| 303 |
Угол фазы канала L3 относительно L1, градус φ(L3-L1) = Значение * 1 гр.2) |
R |
| 65'520 | Id устройства, уникальный по изделиям Меандр. | R |
| 65'521 | Код редакции программы устройства. | R |
1) Параметры начинают действовать только после сброса питания.
2) При нормальном прямом чередовании значения R302, R303 будут 120, 240. При обратном: 240, 120.
3) Значение сохраняется в энергонезависимой памяти.
Все регистры имеют формат данных unsigned int16 (целое положительное. Значения: 0, ..., 65'535).
Для регистров с доступом только на чтение (R) возможна только функция Modbus:
- 0×03 Чтение одного или нескольких регистров.
Для регистров с доступом на чтение и запись (R/W) возможны функции Modbus:
- 0×03 Чтение одного или нескольких регистров.
- 0×06 Запись значения одного регистра.
- 0×10 Запись одного или нескольких регистров.
Частота опроса регистров не ограничена.
Технические данные
- Напряжение питания DC: 22...26 В;
- Мощность потребления, не более: 1 Вт;
- Источники питания: Входы (L1, L2, L3) и RS-485 (A, B);
- Количество каналов измерения: 3 шт;
- Диапазон измеряемых напряжений: 20...450 В AC;
- Погрешность измерения напряжения, не более: 2%+1 В (AC 45...65 Гц);
- Частота измеренная: 3,5...500,0 Гц;
- Погрешность измерения частоты, не более: 0,1%+0,1 Гц;
- Период измерения: режим 0 - 0,3 с; режим 1 - 1-100 с;
- Допустимое напряжение входов L1, L2, L3 относительно N, не более: 450 В AC;
- Допустимое напряжение между входами L1, L2, L3, не более: 450 В AC;
- Сопротивление изоляции: Вход (L1, L2, L3) - N ≥ 1,5 МОм; Вход (L1, L2, L3, N) - RS-485 ≥ 1,0 МОм;
- Электрическая прочность изоляции: Питание - Входы/RS-485 ≥ 1000 В; Входы - RS-485 ≤ 1000 В AC;
- Интерфейс: RS-485;
- Протокол: Modbus RTU;
- Скорость передачи данных: 9600-115200 бит/с;
- Сопротивление входа, не менее: 7 кОм;
- Терминатор линии: отсутствует;
- Время готовности, не более: 600 мс;
- Тип клемм: винтовые;
- Сечение подключаемых проводников, не более: 2,5 мм²;
- Габаритные размеры: 18×93×62 мм;
- Масса: нетто ≤ 50 г, брутто ≤ 65 г;
- Климатическое исполнение: УХЛ4, УХЛ2;
- Диапазон рабочих температур: -40...+55 °С (УХЛ2), -25...+55 °С (УХЛ4);
- Температура хранения: -40...+70 °С;
- Относительная влажность, не более: 80% при +25 °С;
- Степень защиты: корпус - IP40, клеммы - IP20;
- Режим работы: круглосуточный;
- Положение в пространстве: произвольное.
-
