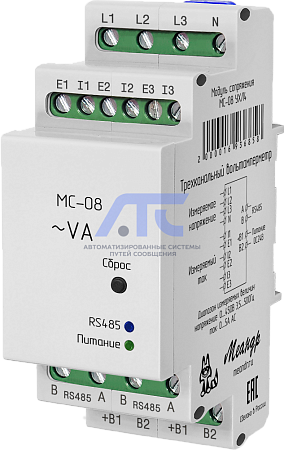

Измеритель силы тока и напряжения трехфазной сети МС-08
предназначен для непрерывного измерения силы тока и напряжения трёхфазной сети переменного тока 50 Гц и передачи измеренного значения по последовательному интерфейсу RS-485 по протоколу MODBUS RTU.Принцип работы
Устройство имеет три входа для измерения силы тока и три входа с общей нейтралью для измерения напряжения. Каждый вход может работать независимо от других. Частота измеряется по каждому входу. Ток измеряется с использованием стандартного трансформатора тока ХХ/5А. Для входов напряжения определяется чередование фаз. Результат измерения можно прочитать по последовательному интерфейсу RS-485 по протоколу Modbus RTU.
Технические данные
- Напряжение питания (DC): 24 В (20÷27) клеммы +B1-B2;
- Диапазон измерения силы тока: 24 В (20÷27) клеммы +B1-B2;
- Диапазон измерения напряжения: 20...450 В клеммы L1, L2, L3, N;
- Максимальная погрешность: 10%;
- Последовательный интерфейс: RS-485;
- Протокол: Modbus RTU;
- Рабочая температура УХЛ4: -25...+55°С;
- Рабочая температура УХЛ2: -40...+55°С.
Параметры протокола MODBUS RTU
| Параметр | Значение |
|---|---|
| Режим работы | SLAVE |
| Настройки порта |
Число битов на с: 9600/ 14400/ 19200/ 28800/ 38400/ 57600/ 76800/ 115200 (значение по умолчанию - 19200) Биты данных: 8 Четность: только EVEN Стартовые биты: 1 Стоповые биты: 1 |
| Коды функций |
0×03: Чтение нескольких регистров хранения * 0×06: Запись значения одного регистра хранения 0×10: Запись нескольких регистров хранения** |
| Максимальная частота опроса | Не ограничена |
|
* - Все доступные для чтения регистры можно считывать одной командой. ** - Все доступные для записи регистры можно записывать одной командой. |
Карта регистров MODBUS
| Адрес | Описание | Функция | Тип | Доступ |
|---|---|---|---|---|
| 100 | Адрес устройства 1 - 247 (1 по умолчанию) | 0×03,0×06,0×10 | unsigned int16 | R/W |
| 101 |
Скорость передачи 0:9600/ 1:14400/ 2:19200/ 3:28800/ 4:38400/ 5:57600/ 6:76800/ 7:115200 (по умолчанию - 2) |
0×03,0×06,0×10 | unsigned int16 | R/W |
| 103 |
Режим синхронизации: 0 - по периодам, 1 - по времени установленному в регистре 104 (0 по умолчанию) |
0×03,0×06,0×10 | unsigned int16 | R/W |
| 104 | Время усреднения в секундах (3 по умолчанию) | 0×03,0×06,0×10 | unsigned int16 | R/W |
| 105 | Ошибка записи конфигурации | 0×03,0×06,0×10 | unsigned int16 | R/W |
| 201 | Счётчик входа 3 (0-65535) | 0×03 | unsigned int16 | R |
| 202 | Напряжение входа 3, 1В | 0×03 | unsigned int16 | R |
| 203 | Частота входа 3, 0,1 Гц | 0×03 | unsigned int16 | R |
| 204 | Счётчик входа 2 (0-65535) | 0×03 | unsigned int16 | R |
| 205 | Напряжение входа 2, 1В | 0×03 | unsigned int16 | R |
| 206 | Частота входа 2, 0,1 Гц | 0×03 | unsigned int16 | R |
| 207 | Счётчик входа 1 (0-65535) | 0×03 | unsigned int16 | R |
| 208 | Напряжение входа 1, 1В | 0×03 | unsigned int16 | R |
| 209 | Частота входа 3, 0,1 Гц | 0×03 | unsigned int16 | R |
| 210 | Счётчик входа 6 (0-65535) | 0×03 | unsigned int16 | R |
| 211 | Ток входа 6, 0,01 А | 0×03 | unsigned int16 | R |
| 212 | Частота входа 6, 0,1 Гц | 0×03 | unsigned int16 | R |
| 213 | Счётчик входа 5 (0-65535) | 0×03 | unsigned int16 | R |
| 214 | Ток входа 5, 0,01 А | 0×03 | unsigned int16 | R |
| 215 | Частота входа 5, 0,1 Гц | 0×03 | unsigned int16 | R |
| 216 | Счётчик входа 4 (0-65535) | 0×03 | unsigned int16 | R |
| 217 | Ток входа 4, 0,01 А | 0×03 | unsigned int16 | R |
| 218 | Частота входа 4, 0,1 Гц | 0×03 | unsigned int16 | R |
| 300 |
Чередование 1 - прямое, 2 - обратное, 0 - отсутствие чередования |
0×03 | unsigned int16 | R |
| 301 |
Сдвиг фазы входа 1 ко входу 3; 1гр |
0×03 | unsigned int16 | R |
| 302 |
Сдвиг фазы входа 2 ко входу 1; 1гр. Сдвиг фазы входа 1 ко входу 3; 1гр. |
0×03 | unsigned int16 | R |
| 303 | Сдвиг фазы входа 3 ко входу 2; 1гр. | 0×03 | unsigned int16 | R |
-
