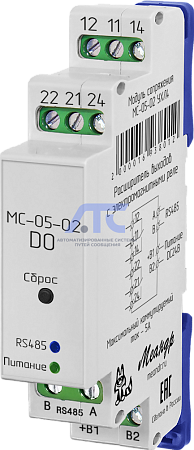

Измеритель напряжений, токов и частоты МС-05
Измеритель напряжений, токов и частоты МС-05
предназначен для расширения количества выходов контроллера. ...
Подробности
Измеритель напряжений, токов и частоты МС-05
предназначен для расширения количества выходов контроллера. Подключается к ПЛК с использованием последовательного интерфейса RS-485 по протоколу MODBUS RTU.Принцип работы
Устройство включает / выключает выходное реле с помощью записи команд в соответствующие регистры. При выключении питания реле остаётся в текущем состоянии. При следующем включении питания реле переводится в выключенное состояние.
Технические данные
- Напряжение питания (DC): 24 В (15÷27);
- Время срабатывания реле: 15 мс;
- Количество выходов: 1;
- Тип реле: бистабильное;
- Последовательный интерфейс: RS-485;
- Протокол: Modbus RTU;
- Рабочая температура УХЛ4: -25...+55°С;
- Рабочая температура УХЛ2: -40...+55°С.
Параметры протокола MODBUS RTU
| Параметр | Значение |
|---|---|
| Режим работы | SLAVE |
| Настройки порта |
Число битов на с: 9600/ 14400/ 19200/ 28800/ 38400/ 57600/ 76800/ 115200 (значение по умолчанию - 19200) Биты данных: 8 Четность: только EVEN Стартовые биты: 1 Стоповые биты: 1 |
| Коды функций |
0×03: Чтение нескольких регистров хранения * 0×06: Запись значения одного регистра хранения 0×10: Запись нескольких регистров хранения** |
| Максимальная частота опроса | Не ограничена |
|
* - Все доступные для чтения регистры можно считывать одной командой. ** - Все доступные для записи регистры можно записывать одной командой. |
Карта регистров MODBUS
| Адрес | Описание | Функция | Тип | Доступ |
|---|---|---|---|---|
| 100 | Состояние выхода (0 - выкл, 1 - вкл) | 0×03,0×06,0×10 | unsigned int | R/W |
| 101 | Включение реле через таймер (100 - 65535 мс) | 0×03,0×06,0×10 | unsigned int | R/W |
| 0 | Адрес устройства 1 -247 (1 по умолчанию) | 0×03,0×06,0×10 | unsigned int | R/W |
| 1 |
Скорость передачи 0:9600/ 1:14400/ 2:19200/ 3:28800/ 4:38400/ 5:57600/ 6:76800/ 7:115200 (по умолчанию - 2) |
0×03,0×06,0×10 | unsigned int | R/W |
| 2 | Ошибка записи | 0×03,0×06,0×10 | unsigned int | R/W |
-
