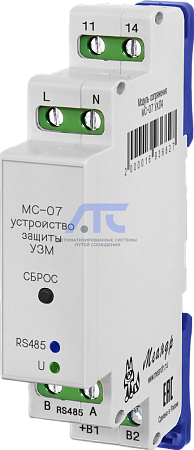

Измеритель линейных напряжений МС-07

Измеритель линейных напряжений МС-07

предназначен для отключения оборудования при снижении и повышении сетевого напряжения в однофазных сетях, защиты подключённого к нему оборудования (в квартире, офисе и т.д.) от разрушающего воздействия скачков напряжения, тем самым предотвращая выход оборудования из строя и возможное возгорание с последующим пожаром. Устройство конфигурируется и передаёт статистику по последовательного интерфейсу RS-485 по протоколу MODBUS RTU.

Принцип работы

После подачи напряжения питания зелёный индикатор начинает мигать указывая на отсчёт выдержки времени включения. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения и зажигается зелёный индикатор. Возможно ускоренное включение нагрузки вручную путём нажатия кнопки «ВКЛ/ОТКЛ». После аварийного отключения, включение реле происходит автоматически при восстановлении сетевого напряжения до нормального через время включения 10 секунд или 6 минут.

При попытке ручного включения в аварийном режиме устройство не позволит включить питание на нагрузку. В рабочем режиме устройство контролирует напряжение питающей сети.

При удержании кнопки в течении 3 секунд происходит выключение устройства. При этом обязательно выключается реле. Индикатор мигает зелёным и красным поочередно при отключенном состоянии. Включается устройство также удержанием кнопки. Возможно включение / выключение через ModBus RTU.

Технические данные

• Напряжение питания (DC): 24 В (15÷27);
• Последовательный интерфейс: RS-485;
• Протокол: Modbus RTU;
• Рабочая температура УХЛ4: -25...+55°С;
• Рабочая температура УХЛ2: -40...+55°С.

Параметры протокола MODBUS RTU

Параметр	Значение
Режим работы	SLAVE
Настройки порта	Число битов на с: 9600/ 14400/ 19200/ 28800/ 38400/ 57600/ 76800/ 115200 (значение по умолчанию - 19200) Биты данных: 8 Четность: только EVEN Стартовые биты: 1 Стоповые биты: 1
Коды функций	0×03: Чтение нескольких регистров хранения * 0×06: Запись значения одного регистра хранения 0×10: Запись нескольких регистров хранения**
Максимальная частота опроса	Не ограничена
* - Все доступные для чтения регистры можно считывать одной командой. ** - Все доступные для записи регистры можно записывать одной командой.

Карта регистров MODBUS

Адрес	Описание	Функция	Тип	Доступ
100	Измеренное напряжение, В	0×03	INT	R
101	Максимальное напряжение, В	0×03,0×06,0×10	INT	R/W
102	Минимальное напряжение, В	0×03,0×06,0×10	INT	R/W
103	Состояние реле ( 0 - выкл, 1 - вкл)	0×03	INT	R
104	Количество отключений	0×03,0×06,0×10	INT	R/W
105	Переходной процесс ( 0 - нет, 1 - отсчёт времени включения, 2 - отсчёт времени выключения)	0×03	INT	R
106	Выключение устройства ( 0 - вкл, 1 - выкл)	0×03,0×06,0×10	INT	R/W
200	Задержка включения, с ( 2с - 600с)	0×03,0×06,0×10	INT	R/W
201	Верхний порог, В (240В - 270В)	0×03,0×06,0×10	INT	R/W
202	Нижний порог, В (150В - 190В)	0×03,0×06,0×10	INT	R/W
203	Адрес устройства 1 - 247	0×03,0×06,0×10	INT	R/W
204	Скорость передачи 0:9600/ 1:14400/ 2:19200/ 3:28800/ 4:38400/ 5:57600/ 6:76800/ 7:115200 (по умолчанию - 2)	0×03,0×06,0×10	INT	R/W
205	Ошибка записи конфигурации ( 1 - записано недопустимое значение конфигурации)	0×03,0×06,0×10	INT	R/W
