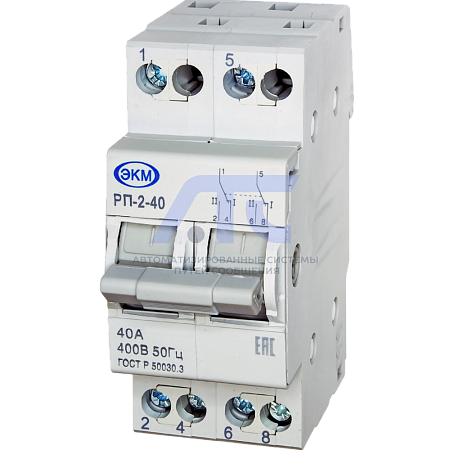

Модульный реверсивный переключатель РП-2-40

Модульный реверсивный переключатель РП-2-40

предназначен для ручного переключения нагрузки с одного ввода на другой и обратно. Модульные реверсивные переключатели серии РП современное поколение аппаратов, предназначенных для осуществления оперативного управления участками электрических цепей. Переключатель широко используется для установки как в жилых, так и в общественных зданиях.

Внимание! Коммутация переключателей ПОД НАГРУЗКОЙ НЕ ДОПУСКАЕТСЯ!

Конструкция

Три фиксированных положения рукоятки I-0-II. Предусмотрено одно, двух, трёх и четырехполюсное исполнение. Монтаж модульных реверсивных переключателей производят на 35 мм монтажную DIN-рейку. Среднее положение рукоятки фиксирует нулевое положение контактов.

Работа

Переключатели подключаются к электрической сети переменного тока 230/400В, в соответствии со схемой подключения, в зависимости от исполнения. Управление коммутацией вводов осуществляется рукояткой на передней панели. Коммутация происходит по схеме I-0-II. Среднее положение рукоятки фиксирует нулевое (разомкнутое) положение контактов.

Технические данные

• Номинальное рабочее напряжение Ue: AC400 В;
• Максимальный рабочий ток (АС1) Iн: 40 А;
• Максимальный рабочий ток (АС3) Iн: 14 А;
• Номинальная частота тока сети: 50/60 Гц;
• Напряжение постоянного тока на один полюс, не более: 48 В;
• Электрическая износостойкость, не менее: 10000 циклов;
• Механическая износостойкость, не менее: 30000 циклов;
• Число полюсов: 1, 2, 4 шт.;
• Потребляемая мощность, не более: 0 ВА;
• Диапазон рабочих температур: -40...+50 °C;
• Температура хранения: -40...+70 °C;
• Степень защиты по клеммам: IP20 по ГОСТ 14254-96;
• Степень загрязнения: 2 по ГОСТ 9920-89;
• Максимальное сечение провода, присоединяемого к зажимам: 16 мм2;
• Относительная влажность воздуха: до 80% (при 25 °C);
• Режим работы: круглосуточный;
• Рабочее положение в пространстве: произвольное;
• Масса одного полюса, не более: 0,052 кг;
• Наличие драгоценных металлов (серебро), на полюс: 0,1...0,4 г;
• Усилие затяжки по ГОСТ 10434-82 (винт М4): 1,2±0,2 Н·м.
