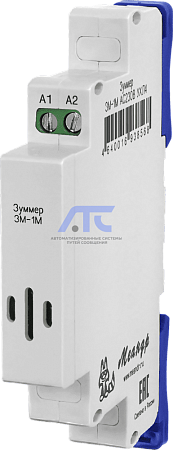

Зуммер (сигнализатор) ЗМ-1М

Зуммер (сигнализатор) ЗМ-1М

предназначен для применения в сетях переменного тока напряжением до 230В частотой 50Гц и служит для сигнализации возникновения внештатной ситуации в системах сигнализации, аварийного срабатывания системы защиты оборудования, срабатывания датчиков оборудованных встроенными контактами и т.п.

Зуммер соответствует требованиям ГОСТ 7220-87, ГОСТ IEK 60947-5-1-2014.

Конструкция

Зуммер выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность.

Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает зажим проводов сечением до 2,5 мм2.

Технические данные

• Номинальное рабочее напряжение: AC230 В или ACDC24 В;
• Число импульсов: Однополюсный;
• Уровень звукового давления, не более: 85 дБ;
• Номинальный рабочий ток: 33 мА;
• Частота звукового сигнала: 2300 Гц;
• Климатическое исполнение и категория размещения: УХЛ4 по ГОСТ 15150-69;
• Диапазон рабочих температур: -25...+55 °C;
• Температура хранения: -40...+70 °C;
• Степень загрязнения: 2 по ГОСТ 9920-89;
• Степень защиты: IP20 по ГОСТ 14254-96;
• Относительная влажность воздуха: до 80% (при 25°C);
• Рабочее положение в пространстве: произвольное;
• Режим работы: круглосуточный;
• Габаритные размеры: 13×93×63 мм;
• Масса, не более: 0,08 кг.
