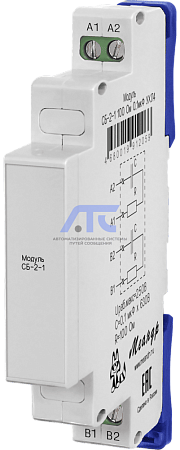

Снабберный модуль СБ-2-1 100Ом

Снабберный модуль СБ-2-1 100Ом

предназначен для защиты коммутирующих контактов от разрушительного действия выбросов напряжения возникающих при коммутации обмоток электромагнитных устройств, таких как: реле, контакторы, электромагнитные пускатели и пр.

Также модуль может применяться для уменьшения скорости нарастания напряжения dU/dt различных силовых полупроводниковых приборов (мощные транзисторы, тиристоры симисторы и пр).

Конструкция

Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. Модуль устанавливается параллельно коммутируемой обмотке или параллельно контакту, коммутирующего обмотку. Предпочтительно устанавливать параллельно обмотке, тк в этом случает короче путь протекания тока от обмотки до снаббера, а соответственно, меньше создаваемых помех. При токах коммутации более 5А, цепи А-А и В-В можно включать параллельно.

Технические данные

• Номинальное рабочее напряжение: 250 В;
• Максимальное рабочее напряжение: 400 В;
• Емкость конденсатора снаббера: 0,1 мкФ;
• Рабочее напряжение конденсатора снаббера: 630 В;
• Сопротивление резистора снаббера: 100 Ом;
• Мощность резистора снаббера: 1 Вт;
• Климатическое исполнение и категория размещения: УХЛ4 по ГОСТ 15150-69;
• Диапазон рабочих температур: -25...+55 °C;
• Температура хранения: -40...+70 °C;
• Степень защиты корпуса: IP40 по ГОСТ 14254-96;
• Степень защиты клемм: IP20 по ГОСТ 14254-96;
• Степень загрязнения: 2 по ГОСТ 9920-89;
• Относительная влажность: 80% (при 25°C);
• Высота над уровнем моря, не более: 2000 м;
• Рабочее положение в пространстве: произвольное;
• Режим работы: круглосуточный;
• Габаритные размеры: 13×93×62 мм;
• Масса, не более: 0,12 кг.
