Реле защиты насосов РЗН-1М

Реле защиты насосов РЗН-1М

разработано специально для защиты насосов, имеющих встроенные термисторные или биметаллические датчики температуры от перегрева, а также, для обнаружения утечек в сочетании с «кондуктивными электродами». При погружении электрода Е1 или Е2 в проводящую жидкость, по цепи протекает небольшой переменный измерительный ток. Он сигнализирует о наличии токопроводящей среды в месте установки электродов.

ВНИМАНИЕ: Реле не предназначено для установки во взрывоопасных зонах!

Разрешается подключать электроды внутри «взрывонепроницаемой оболочки» взрывозащищённых двигателей.

Конструкция

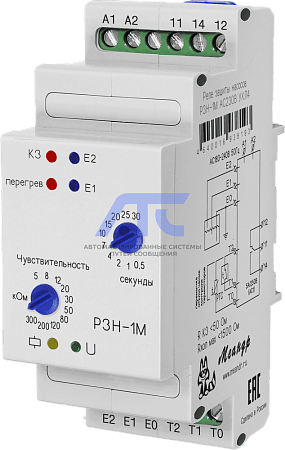

Реле выпускаются в пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность фиксаторы замков необходимо переставить в крайние положения. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели расположены: поворотный переключатель времени задержки срабатывания насоса, поворотный переключатель «чувствительность» в цепи датчиков, зелёный индикатор наличия питания E1, E2, зелёный индикатор наличия питания «U», жёлтый индикатор состояния контактов встроенного реле, красные индикаторы короткого замыкания цепи термисторов «КЗ», срабатывания тепловой защиты «перегрев», красные индикаторы наличия тока утечки датчиков уровня жидкости «Е1» и «Е2».

Технические данные

• Номинальное напряжение питания: AC230 В;
• Допустимое напряжение питания: AC170-270 В;
• Потребляемая мощность: 2 ВА;
• Количество каналов измерения уровня жидкости: 2 шт.;
• Чувствительность канала: 5, 8, 12, 20, 30, 50, 80, 120, 200, 300 кОм;
• Задержка отключения/включения насоса: 0,5, 1, 2, 4, 7, 10, 15, 20, 25, 30 с;
• Количество позисторов в измерительной цепи электромотора, не более: 6 шт.;
• Функция контроля КЗ: есть;
• Сопротивление Rнагр. (выключение реле): 3,6 кОм ± 5%;
• Сопротивление Rохл. (включение реле): 1,5 кОм ± 5%;
• Сопротивление Rкз при КЗ позисторов (выкл.реле), менее: 40 Ом;
• Сопротивление в измерительной цепи в холодном состоянии: 60 Ом ± 5%;
• Макс. длина проводки для распознавания КЗ: 2×100 м (при 0,75 мм²), 2×400 м (при 2,5 мм²);
• Время реакции, не более: 0,5 с;
• Количество и тип контактов: 1 переключающая группа;
• Максимальное коммутируемое напряжение: 250 В;
• Максимальная коммутируемая мощность: АС250В 50Гц (АС1) 1250 ВА / DC30В (DC1) 150 Вт;
• Максимальный коммутируемый ток: АС250В 50Гц (АС1) 3 А / DC30В (DC1) 3 А;
• Механическая износостойкость, не менее: 10×10⁶ циклов;
• Электрическая износостойкость, не менее: 100 000 циклов;
• Степень защиты по корпусу: IP40 по ГОСТ 14254-96;
• Степень защиты по клеммам: IP20 по ГОСТ 14254-96;
• Диапазон рабочих температур: -25...+55 °С (УХЛ4);
• Диапазон температуры хранения: -40...+55 °С;
• Режим работы: круглосуточный;
• Рабочее положение в пространстве: произвольное;
• Габаритные размеры: 35×90×63 мм;
• Вес: 0,2 кг.
