Реле попеременного включения нагрузки РВП-3-1 ACDC24В
Реле попеременного включения нагрузки РВП-3-1 ACDC24В
предназначено для обеспечения оптимизации работы (степени износа) двух агрегатов (например насосов, в т.ч. КНС, компрессоров, генераторов и пр.) - основного и резервного.Может применяться взамен импортных реле LVM P05, LVM P10 (Lovato), 72.42 (Finder), CA2SKE20 (SCHNEIDER ELECTRIC) и др.
Конструкция

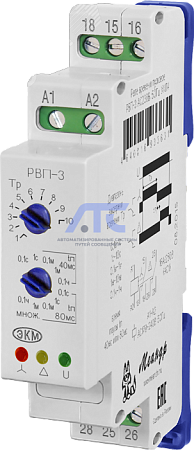

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели реле расположены: синий индикатор «М1» - включения первого агрегата, жёлтый индикатор «М2» - включения второго агрегата, зелёный индикатор включения напряжения питания «U».
Технические данные
- Напряжение питания: АСDC24±10% В;
- Время готовности, не более: 0,15 с;
- Время повторной готовности, не более: 0,1 с;
- Время срабатывания, не более: 40 мс;
- Максимальное коммутируемое напряжение: 400 В (AC1/5A);
- Максимальный коммутируемый ток: АС250В 50Гц (АС1) 16 А / DC30B (DC1) 16 А;
- Максимальная коммутируемая мощность: АС250В 50Гц (АС1) 4000 ВА / DC30B (DC1) 480 Вт;
- Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин);
- Потребляемая мощность, не более: 2 ВА;
- Количество и тип контактов: 2 переключающие группы;
- Механическая износостойкость, не менее: 10×10⁶ циклов;
- Электрическая износостойкость, не менее: 100 000 циклов;
- Степень защиты реле по корпусу: IP40 по ГОСТ 14254-96;
- Степень защиты реле по клеммам: IP20 по ГОСТ 14254-96;
- Диапазон рабочих температур: -25...+55 °C;
- Температура хранения: -40...+70 °C;
- Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц) по ГОСТ Р 51317.4.4-99;
- Помехоустойчивость от перенапряжения: уровень 3 (2кВ А1-А2) по ГОСТ Р 51317.4.5-99;
- Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4;
- Степень загрязнения: 2 по ГОСТ 9920-89;
- Относительная влажность воздуха: до 80% (при 25°C);
- Высота над уровнем моря: до 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 18×93×62 мм;
- Масса: 0,076 кг.
-
