Реле контроля реверсивного электропривода РКРП-3

Реле контроля реверсивного электропривода РКРП-3

предназначено для применения в схемах управления электроприводов реверсивных механизмов различного назначения в составе инженерно-технических установок метрополитена: задвижек, гермоклапанов, вентиляционных клапанов и тп.

Реле выполняет контроль сигналов от датчиков положения механизма различного типа (бесконтактных датчиков или концевых выключателей) и состояния готовности привода к управлению (от цепи защиты двигателя) и обеспечивает их передачу в систему дистанционного управления (диспетчеризации).

Возможно применение линий сигнализации и управления длинной до нескольких км. Применение низкого напряжения 24 В постоянного тока значительно повышает надежность работы и безопасность эксплуатации механизмов, особенно в сложных условиях (повышенная влажность, запыленность).

Возможно применение реле на любых промышленных, транспортных, гражданских или коммунальных объектах.

Конструкция

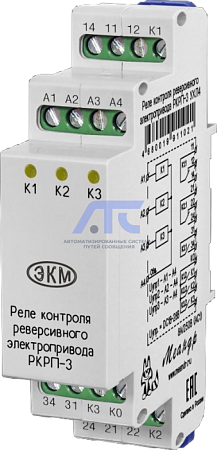

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: желтый индикатор «К1» положения «Открыто», желтый индикатор «К2» положения «Закрыто», желтый индикатор «К3» состояния «Готовность».

Технические данные

• Напряжение питания: DC24±10% В;
• Мощность, потребляемая катушкой, не более: 0,5 Вт;
• Время во включённом состоянии: не ограничено;
• Время включения реле, не более: 0,2 с;
• Время выключения реле, не более: 0,1 с;
• Количество и тип контактов: 2 переключающие группы, 4 замыкающие группы;
• Максимальное коммутируемое напряжение: 250 В;
• Максимальный коммутируемый ток: АС250В 50Гц (АС1) 8 А / DC30В (DC1) 8 А;
• Максимальная коммутируемая мощность: АС250В 50Гц (АС1) 2000 ВА / DC30В (DC1) 240 Вт;
• Максимальное напряжение между цепями питания и контактами реле: АС2000 В (50 Гц - 1 мин);
• Механическая износостойкость, не менее: 10×10⁶ циклов;
• Электрическая износостойкость, не менее: 100 000 циклов;
• Диапазон рабочих температур УХЛ4: -25...+55 °C;
• Диапазон рабочих температур УХЛ2: -40...+55 °C;
• Температура хранения: -40...+70 °C;
• Климатическое исполнение и категория размещения: УХЛ4 или УХЛ2 по ГОСТ 15150-69;
• Степень защиты реле по корпусу: IP40 по ГОСТ 14254-96;
• Степень защиты реле по клеммам: IP20 по ГОСТ 14254-96;
• Степень загрязнения: 2 по ГОСТ 9920-89;
• Относительная влажность воздуха: до 80% (при 25 °C);
• Высота над уровнем моря: до 2000 м;
• Рабочее положение в пространстве: произвольное;
• Режим работы: круглосуточный;
• Габаритные размеры: 22×93×62 мм;
• Масса: 0,095 кг.
