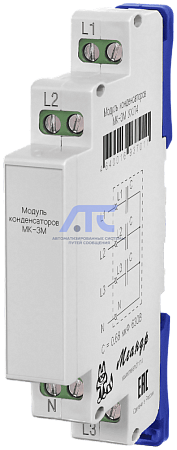

Модуль конденсаторов МК-3М

Модуль конденсаторов МК-3М

предназначен для ослабления импульсных помех в трёхфазной или однофазной сети, а также для создания дополнительного тока для обеспечения надёжной коммутации различных коммутационных аппаратов при работе на холостом ходу (например, включение вводного автомата).

Модуль может применяется совместно с импульсными реле типов РИО-1, РИО-2 и т.д., как комплектующее изделие для обеспечения работы большого количества кнопок управления с подсветкой.

Конструкция

Модуль выпускается в унифицированном пластмассовом корпусе с передним подключением коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки модуля на ровную поверхность замки необходимо раздвинуть. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5 мм2.

Технические данные

• Рабочее напряжение: AC230 В;
• Максимальное рабочее напряжение: DC630 В;
• Ёмкость конденсаторов: 0,68 мкФ;
• Количество конденсаторов: 3 шт.;
• Допустимое отклонение ёмкости: ±10%;
• Степень защиты по корпусу: IP40 по ГОСТ 14254-96;
• Степень защиты по клеммам: IP20 по ГОСТ 14254-96;
• Климатическое исполнение и категория размещения: УХЛ4 по ГОСТ 15150-69;
• Диапазон рабочих температур: -25...+55 °C;
• Степень загрязнения: 2 по ГОСТ 9920-89;
• Монтажное положение в пространстве: любое;
• Масса, не более: 0,07 кг.
