Реле выбора фаз РВФ-02, однофазный АВР с 8А контактной группой

Реле выбора фаз РВФ-02, однофазный АВР с 8А контактной группой

подключается, как правило, к трёхфазной питающей сети и обеспечивает переключение однофазных потребителей на фазу питания оптимальную по уровню напряжения, при колебаниях или полных провалах питающего напряжения «рабочей» фазы. АВР обеспечивает постоянный мониторинг наличия и качества напряжения на фазах и, в зависимости от параметров, автоматически производит выбор наиболее оптимальной фазы и с высоким быстродействием переключает питание однофазной нагрузки на эту фазу. При переключении с фазы на фазу, для исключения межфазных замыканий, АВР проверяет отключение аварийной фазы, и только потом, включает резервную.

В случае залипания контактов реле или контактора, АВР не переключает на другую фазу, даже при выходе напряжения в этой фазе за установленные пределы (защита от замыкания между фазами).

РВФ-02 имеет функцию контроля состояния внешних контакторов (обрыв обмотки, выгорание контактов и т.д.).

АВР может работать с 2-мя или 3-мя независимыми источниками однофазного напряжения, частотой от 45 до 65 Гц. Может использоваться в однофазной сети, а в качестве дополнительной фазы - электрогенератор.

Применяется в сетях с нестабильным напряжением для питания систем охранно-пожарной сигнализации, видеонаблюдения, санкционированного доступа, производственного и технологического и прочего однофазного оборудования с непрерывным циклом работы.

Имеется функция возврата на приоритетную фазу после переключения на резервную, т.е. возврата питания нагрузки от приоритетной фазы после восстановления напряжения.

Конструкция

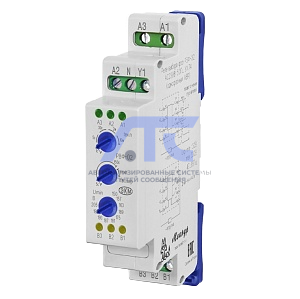

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную шину DIN шириной 35 мм или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим проводов сечением до 2,5 мм2. На лицевой панели прибора расположены: три зелёных индикатора наличия напряжения фаз «А1», «А2» и «А3», три жёлтых индикатора срабатывания встроенных исполнительных реле «В1»,«В2» и «В3», регулятор времени включения реле «tвкл», регулятор времени возврата «tвозвр», регулятор порога срабатывания снижения напряжения «Umin».

Технические данные

• Uном/частота: 230 В/45-65 Гц;
• Umax: 400 В;
• Регулируемый порог переключения при понижении напряжения Uниз (время реакции 10с): 160, 165, 170, 175, 180, 185, 190, 195, 200, 205 В;
• Гистерезис по напряжению: 5±2 В;
• Точность определения порога срабатывания: ±3 В;
• Порог переключения при повышении напряжения (время реакции 0,1с): >265 В;
• Порог ускоренного переключения при повышении напряжения (время реакции 20мс): >300 В;
• Порог ускоренного переключения при понижении напряжения (время реакции 0,1с): <130 В;
• tвкл повторное: 1 с, 5 с, 30 с, 2 мин, 10 мин;
• tвозвр. на приоритетную фазу: от 5 до 150 с;
• Возможность отключения приоритета фазы: есть;
• Время переключения на резервные фазы, не более: 0,1 с;
• Коммутируемый ток выходных контактов, не более (с учётом пусковых токов): 8 А;
• Потребляемая мощность (под нагрузкой), не более: 1,0 ВА;
• Ресурс выходных контактов под нагрузкой 8А, циклов не менее: 1×10⁶ шт.;
• Степень защиты по корпусу: IP40 по ГОСТ 14254-96;
• Степень защиты по клеммам: IP20 по ГОСТ 14254-96;
• Климатическое исполнение и категория размещения: УХЛ4 или УХЛ2 по ГОСТ 15150-69;
• Диапазон рабочих температур УХЛ4: -25...+55 °С;
• Диапазон рабочих температур УХЛ2: -40...+55 °С;
• Температура хранения: -45...+70 °С;
• Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц) по ГОСТ Р 51317.4.4-99;
• Помехоустойчивость от перенапряжения: уровень 3 (2кВ А1-А2) по ГОСТ Р 51317.4.5-99;
• Степень загрязнения: 2 по ГОСТ 9920-89;
• Относительная влажность воздуха: до 80% (при 25°C);
• Высота над уровнем моря: до 2000 м;
• Рабочее положение в пространстве: произвольное;
• Режим работы: круглосуточный;
• Габаритные размеры: 18×93×62 мм;
• Масса: 0,2 кг.
