Модуль управления автоматического ввода резерва МУАВР-1 на DIN рейку, для однофазных и трёхфазных сетей АВР
контролирует напряжение на основном и резервном вводах 1-фазной или 3-фазной сетей. Если напряжение в пределах нормы, питание нагрузки осуществляется от ввода с установленным приоритетом (ввод 1).Подключение нагрузки обеспечивает коммутационное устройство (КМ) электромагнитного типа, контактор или пускатель управляемые модулем. При аварии на основном вводе производится отключение нагрузки от основного ввода и переключение на резервный ввод. При восстановлении питания на основном вводе нагрузка автоматически переключается с резервного ввода на основной (при установленном приоритете линии).

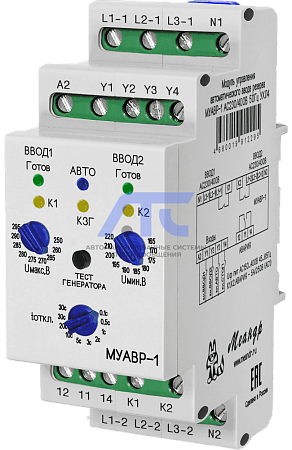

Конструкция
Модуль выпускается в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность замки необходимо раздвинуть, крепление осуществляется винтами или шурупами через отверстие в фиксаторе. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. Материал корпуса - пластик ABC.
На лицевой панели размещены:
- СД индикаторы включения встроенных реле: жёлтый - К1 и К2 реле включено (если мигает - происходит отсчёт времени включения или отключения соответствующего ввода). К1 мигает редко - отсчёт времени возврата на приоритетный ввод. К1 и К2 мигают одновременно - ошибка однократности.
- СД индикаторы готовности вводов: зеленый - ГОТОВ (параметры ввода в допуске), красный - НЕ ГОТОВ (мигает один раз - авария по L1, мигает два раза - авария по L2, мигает три раза - авария по L3, мигает четыре раза - нарушение порядка чередования фаз или слипание фаз на вводе.
- СД индикатор автоматического/ручного режима работы; синий - АВТО (светится - режим авто, не светится - ручной режим, изредка помигивает - режим стоп).
- СД индикатор КЗГ (контакт запуск генератора): жёлтый - включён, когда замкнуты 11-12 контакты (включается только в режиме работы ввод2 - ГЕНЕРАТОР).
- Три поворотных ручки для установки верхнего и нижнего порогов напряжения и времени отключения (устанавливаются для обоих вводов).
- Кнопка - тест генератора позволяет включить на 2 минуты/выключить генератор в режиме «ввод2 - генератор» при подключённой нагрузке к ввод1 (размыкает контакты 11-14 и замыкает контакты 11-12).
Внимание: в состоянии поставки устройство находится в режиме СТОП. Для начала работы АВР требуется задать другой режим работы.
Технические данные
- Тип контролируемых линий: 3-х фазная, 4-х проводная (L1, L2, L3, N);
- Количество контролируемых вводов: 2;
- Напряжение питания ввод1, ввод2 (Uф): 150-350 В;
- Допустимое напряжение между нейтралями вводов, не более: 40 В;
- Частота сети: 45-65 Гц;
- Максимальный ток нагрузки: 5 А (250В AC1)*;
- Пороги отключения Ввод 1, Ввод 2 по Uмакс: 240, 250, 260, 265, 270, 275, 280, 285, 290, 295 В;
- Пороги отключения Ввод 1, Ввод 2 по Uмин: 165, 170, 175, 180, 185, 190, 195, 200, 210, 220 В;
- Погрешность порога срабатывания: ±4 В;
- Ширина зоны «гистерезиса» порога срабатывания: ±4 В;
- Задержка на отключение: 0,1, 0,5, 1, 2, 3, 5, 10, 20, 30, 60 с;
- Задержка на включение: 0,2, 5, 60, 120 с;
- Контроль обрыва фазы: Есть;
- Контроль чередования фаз: Есть;
- Контроль слипания фаз: Есть;
- Коммутационная износостойкость, не менее: 1×10⁶ циклов;
- Электрическая износостойкость, не менее: 1×10⁴ циклов (5А 250В AC1, цикл: 1с Вкл/9с Выкл);
- Климатическое исполнение и категория размещения: УХЛ4, УХЛ2 по ГОСТ 15150-69;
- Диапазон рабочих температур УХЛ4: -25...+55 °C;
- Диапазон рабочих температур УХЛ2: -40...+55 °C;
- Температура хранения: -40...+70 °C;
- Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц) по ГОСТ Р 51317.4.4-99;
- Помехоустойчивость от перенапряжения: уровень 3 (2кВ L1-L2) по ГОСТ Р 51317.4.5-99;
- Степень защиты по корпусу: IP54 по ГОСТ 14254-96;
- Степень защиты по клеммам: IP20 по ГОСТ 14254-96;
- Степень загрязнения: 2 по ГОСТ 9920-89;
- Относительная влажность воздуха: до 80% (25°C);
- Высота над уровнем моря: 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 35×62×93 мм;
- Масса, не более: 0,14 кг.
*Обязательно применение цепей защиты от коммутационных выбросов;
-
