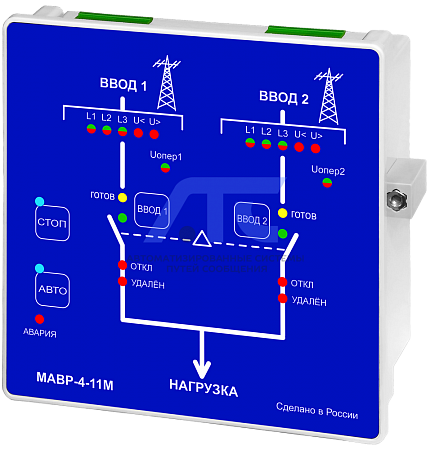

Модуль аварийного ввода резерва МАВР-4-11М

Модуль аварийного ввода резерва МАВР-4-11М

предназначен для использования в схемах автоматического ввода резерва при схеме питания два ввода одна нагрузка. Модуль осуществляет управление коммутационными механизмами для переключения нагрузок с основного источника питания на резервный с помощью секционного выключателя, при возникновении аварии на основном вводе, и возврат к нормальной схеме питания при нормализации рабочих параметров основного источника питания. Управление коммутационными механизмами осуществляется автоматически в соответствии с выбранными настройками. В качестве коммутационных механизмов могут применяться электромагнитные контакторы или автоматические выключатели с моторприводом.

Модуль позволяет осуществлять удаленное управление и считывание состояний коммутационных механизмов и вводов по протоколу Modbus RTU через интерфейс RS-485.

Технические данные

• Тип контролируемых линий: 3-х фазная, 4-х проводная; 1 фазная, 2-х проводная;
• Количество контролируемых вводов: 2;
• Контроль обрыва фазы: Есть;
• Контроль чередования фаз: Есть;
• Контроль слипания фаз: Есть;
• Частота сети: 45...65 Гц;
• Напряжение на разъемах Ввод1, Ввод2, не более: 330 В;
• Напряжение на контактах разъёмов X4, X5, X6, не более: 250 В АС; 30 В DC;
• Ток через контакты разъёмов X4, X5, X6, не более: 10 А (250В AC, 30В DC);
• Износостойкость механическая контактов реле разъёмов X4, X5, X6, не менее: 1×10⁶ циклов;
• Износостойкость электрическая контактов реле разъёмов X4, X5, X6, не менее: 1×10⁴ циклов (250В 10А AC1, 30В 10А DC1);
• Допустимое напряжение на разъемах ОП1, ОП2: 230 В (-10%...+15%); 230 В (+10%...+30% до 10 сек.);
• Мощность потребления собственная суммарная по входам ОП1 и ОП2 (X9, X8), не более: 7 ВА;
• Напряжение на контактах разъёма Uопер (X3), не более: 277 В AC;
• Ток через контакты разъёма Uопер (X3), не более: 5 А (250В AC1);
• Износостойкость механическая контактов реле разъёма Uопер, не менее: 1×10⁶ циклов;
• Износостойкость электрическая контактов реле разъёма Uопер, не менее: 1×10⁴ циклов (250В 5А AC1);
• Напряжение на входе АКБ: 11...15 В DC;
• Мощность потребления по входу АКБ DC, не более: 5 Вт;
• Уровень логического нуля по дискретным входам, не более: 10 В AC;
• Уровень логической единицы по дискретным входам, не менее: 50 В AC;
• Напряжение дискретного входа, не более: 300 В AC;
• Пороги отключения Ввод 1, Ввод 2 по Uмакс: 240, 250, 260, 265, 270, 275, 280, 285, 290, 295 В;
• Пороги отключения Ввод 1, Ввод 2 по Uмин: 165, 170, 175, 180, 185, 190, 195, 200, 210, 220 В;
• Погрешность порога срабатывания: ±1,5% Uном;
• Гистерезис срабатывания РКН: ±2,5% Uном;
• Задержка возврата на приоритетный ввод: 0,5, 2, 5, 10, 20, 40, 60, 80, 100, 120 с;
• Задержка отключения: 0,1, 0,5, 1, 2, 3, 5, 10, 20, 30, 60 с;
• Время включения: 0,1 с, 1 с, 3 с, 15 с, 30 с, 1 мин, 2 мин, 3 мин, 6 мин;
• Климатическое исполнение и категория размещения: УХЛ4 по ГОСТ 15150-69;
• Диапазон рабочих температур: -20...+55 °C;
• Температура хранения: -40...+70 °C;
• Относительная влажность воздуха: до 80% (при 25°C);
• Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц) по ГОСТ Р 51317.4.4-99;
• Помехоустойчивость от перенапряжения: уровень 3 (2кВ L1-L2) по ГОСТ Р 51317.4.5-99;
• Степень защиты по корпусу: IP54 по ГОСТ 14254-96;
• Степень защиты по клеммам: IP20 по ГОСТ 14254-96;
• Степень загрязнения: 2 по ГОСТ 9920-89;
• Высота над уровнем моря: до 2000 м;
• Рабочее положение в пространстве: произвольное;
• Режим работы: круглосуточный;
• Габаритные размеры: 144×144×48 мм;
• Масса, не более: 0,74 кг.

1) - Обязательно применение цепей защиты от коммутационных выбросов типа снаберный модуль.
