Блоки питания БПИ-15-24 на DIN-рейку
Блоки питания БПИ-15-24 на DIN-рейку
предназначен для стабилизированного питания низковольтной нагрузки от сети (датчики бесконтактные, тиристорные коммутаторы, контроллеры управления и т.п.). Выход гальванически развязан от входа.
Конструкция
Устройство выпускаются в унифицированном пластмассовом корпусе. Крепление осуществляется на рейку DIN шириной 35 мм (ГОСТ Р МЭК 60715-2003) или на плоскость. Для установки на плоскость замки фиксации к DIN рейке раздвигаются, через открывшиеся отверстия производится закрепление к плоскости.
Клеммы винтовые. Доступ к головкам винтов со стороны лицевой панели.
На лицевой панели БПИ-13 расположен зелёный индикатор наличия напряжения питания «Uвых».

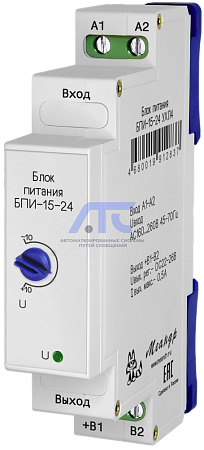

На лицевой панели устройства БПИ-15 расположены:
- Регулятор подстройки выходного напряжения «U вых. рег.».
- Зелёный индикатор U. Светится при нормальном выходном напряжении.
Технические данные
- Напряжение входа: 160...260 АС В;
- Частота напряжения входа: 45...70;
- Стабилизированное номинальное выходное напряжение: 24В;
- Диапазон регулировки выходного напряжения, не менее: ±10%;
- Ток выхода максимальный Imax: 0.5 А;
- Мощность выхода максимальная Pmax: 12 Вт;
- Нестабильность напряжения выхода, не более: 2%;
- Пульсации напряжения выхода, не более: 1%;
- Сечение подключаемых проводников, не более: 2,5 мм2;
- КПД, не менее: 80%;
- Пусковой ток при подключении входа, не более: 30 А (3 мс);
- Зазор боковой для длительной работы на Pmax, не менее: 5 мм;
- Мощность при установке без зазоров от максимальной Pmax, не более: 30%;
- Продолжительность работы при максимальной мощности нагрузки Pmax (в том числе замыкание выхода): длительная;
- Продолжительность работы при отключенной нагрузке: длительная;
- Гальваническая развязка вход-выход: есть;
- Максимальное напряжение вход-выход: 2000 В AC (50 Гц 1 мин);
- Параллельное соединение выходов: не поддерживается;
- Последовательное соединение выходов: поддерживается;
- Климатическое исполнение и категория размещения: УХЛ4, УХЛ2 по ГОСТ 15150-69;
- Температура рабочая УХЛ4: -25...+55 °С;
- Температура рабочая УХЛ2: -40...+55 °С;
- Температура хранения: -40...+70 °С;
- Помехоустойчивость от пачек импульсов: уровень 3 (2кВ/5кГц) по ГОСТ Р 51317.4.4-99;
- Помехоустойчивость от перенапряжения: уровень 3 (2кВ А1-А2) по ГОСТ Р 51317.4.5-99;
- Степень защиты реле по корпусу: IP40 по ГОСТ 14254-96;
- Степень защиты реле по клеммам: IP20 по ГОСТ 14254-96;
- Степень загрязнения: 2 по ГОСТ 9920-89;
- Высота над уровнем моря, не более: 2000 м;
- Рабочее положение в пространстве: произвольное;
- Режим работы: круглосуточный;
- Габаритные размеры: 18×93×62 мм;
- Масса, не более: 70 г.
-
