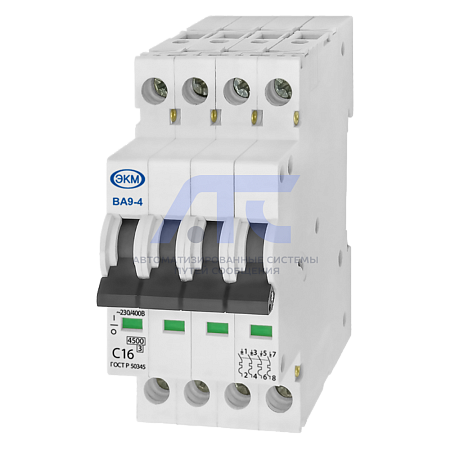

Автоматический выключатель ВА-9-4

Автоматический выключатель ВА-9-4

современное поколение аппаратов, предназначенных для защиты электрических цепей от перегрузок и токов короткого замыкания (сверхтоков), а также для осуществления оперативного управления участками электрических цепей. Выключатели выпускаются с защитными характеристиками В, С. При одностороннем питании присоединение питающего проводника (кабеля или провода) к аппарату защиты должно выполняться, как правило, к неподвижным контактам, в ВА-9 это верхний контакт.

Конструкция

Автоматические выключатели ВА9-4 - электрические коммутационные аппараты снабженные двумя системами защиты от сверхтока: электротепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно, двух, трех, и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.

Работа

При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возрастает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.

Технические данные

• Номинальное рабочее напряжение Ue: AC230/400 В;
• Номинальный рабочий ток Iн: 6, 10, 16, 20 А;
• Номинальная частота тока сети: 50/60 Гц;
• Напряжение постоянного тока на один полюс, не более: 48 В;
• Наибольшая отключающая способность, не менее: 4,5 кА;
• Класс токоограничения: 3;
• Электрическая износостойкость, не менее: 6000 циклов;
• Механическая износостойкость, не менее: 15000 циклов;
• Число полюсов: 1, 2, 3, 4 шт.;
• Диапазон рабочих температур: -40...+50 °C;
• Температура хранения: -40...+70 °C;
• Степень защиты по клеммам: IP20 по ГОСТ 14254-96;
• Степень загрязнения: 2 по ГОСТ 9920-89;
• Максимальное сечение провода, присоединяемого к зажимам: 16 мм2;
• Характеристика теплового расцепителя: по ГОСТ Р 50345-99;
• Температура настройки: 30 °C;
• Характеристика срабатывания электромагнитного расцепителя: B, C (tср<0,1с);
• Относительная влажность воздуха: до 80% (при 25 °C);
• Режим работы: круглосуточный;
• Рабочее положение в пространстве: произвольное;
• Габаритные размеры: (9хN)х73х80 мм;
• Масса одного полюса, не более: 0,052 кг;
• Наличие драгоценных металлов (серебро), на полюс: 0,3...0,5 г.
