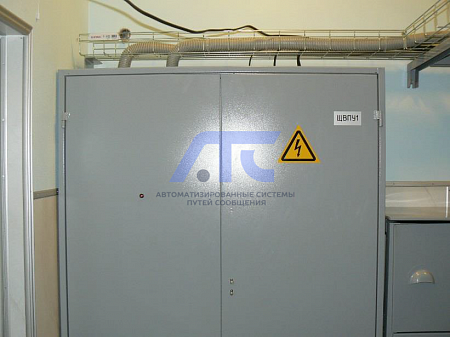

Щит выключения питания с дистанционным управлением ЩВПУ1

Наименование изделия

«Щит выключения питания с дистанционным управлением ЩВПУ1 36873-00-00-01, ТУ 32 ЦШ 3810-96» (код СКМТР: 3185710318)

Ввод в эксплуатацию

36873-00-00-01 (исполнение УХЛ4.2) - 2010 год.

Техническая и эксплуатационная документация

ТУ 32 ЦШ 3810-96, 36873-00-00-01 ПС, (ввод в 2010г.) Литера «А».

Область применения

Применяется в устройствах железнодорожной автоматики в составе аппаратуры сигнализации, централизации и блокировки на железных дорогах

Назначение

Щит выключения питания с дистанционным управлением ЩВПУ предназначен для отключения всех источников электропитания в служебно-технических зданиях с аппаратурой СЦБ и ж.д. Связи при возникновении пожара, стихийных бедствий и в других необходимых случаях с помощью сигнала, посылаемого по проводам, или вручную.

Щит предназначен для ввода питающих кабелей двух фидеров трехфазного переменного тока с нулем и аккумуляторной батареи (24 + 24) В, дистанционного и ручного отключения электропитания поста ЭЦ, первичной грозозащитой и контроля исправности цепей дистанционного управления.

Технические характеристики

• Щит предусматривает разъединение двух трехфазных фидеров и аккумуляторной батареи напряжением 48 В со средним выводом;
• Ток, коммутируемый щитом от источников переменного и постоянного тока: не более 200 А в каждой фазе;
• Мощность, потребляемая щитом: не более 60 ВА;
• Электрическое сопротивление изоляции между всеми контактами вводов и корпусом должно быть не менее 50 МОм;
• Электрическая изоляция фазных проводов двух фидеров и проводов аккумуляторной батареи друг относительно друга, всех вместе относительно корпуса должна быть не менее 2,0 кВ эфф;
• Габаритные размеры:1200х400х1900 мм;
• Масса: не более: 120 кг;
• Климатическое исполнение изделия: по ГОСТ 15150-69 К1 либо УХЛ4,2;
• Степень защиты изделия от доступа к опасным частям: IP30 по ГОСТ 14254-96.

Срок службы изделия: 20 лет.
Гарантийный срок эксплуатации: 36 месяцев.
Исчисление гарантийного срока эксплуатации начинается не позднее 6 месяцев с даты отгрузки изделия потребителю.
