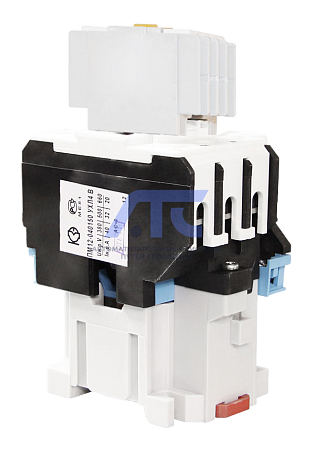

Пускатель магнитный ПМ12 040

Пускатель магнитный ПМ12 040

предназначены для применения главным образом в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660В переменного тока частоты 50 и 60 Гц.

Для ограничения коммутационных перенапряжений, возникающих при отключении катушек управления, на пускатели серий ПМ-12 040 могут устанавливаться ограничители перенапряжений ОПН.

Пускатели, комплектуемые ограничителями перенапряжений, пригодны для работы в системах управления с применением микропроцессорной техники.

Для защиты трехфазных асинхронных двигателей с короткозамкнутым ротором от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз, предназначены трехполюсные электротепловые токовые реле серии РТТ.

Структура условного обозначения электромагнитных пускателей ПМ12 040

ПМ12 - Х Х Х Х Х Х Х Х

• ПМ12 - обозначение серии;
• Цифры, указывающие условное обозначение номинального тока: 040 - 40А;
• X - условное обозначение пускателей по назначению и наличию теплового реле:
  • 1 - нереверсивный пускатель без теплового реле;
  • 2 - нереверсивный пускатель с тепловым реле;
  • 5 - реверсивный пускатель без теплового реле, с мех. блокировкой и степенью защиты IP00;
  • 6 - реверсивный пускатель с тепловым реле, с электрической и механической блокировками.
• X - исполнение пускателей по степени защиты и наличию кнопок управления:
  • 0 - степень защиты IP00;
  • 1 - степень защиты IP54 без кнопок;
  • 2 - степень защиты IP54 с кнопками «Пуск» + «Стоп»;
  • 3 - степень защиты IP54 с кнопками «Пуск» + «Стоп» + сигнальная лампа;
  • 4 - степень защиты IP40 без кнопок;
  • 5 - степень защиты IP20;
  • 6 - степень защиты IP40 с кнопками «Пуск» + «Стоп»;
  • 7 - степень защиты IP40 «Пуск» + «Стоп» + сигнальная лампа.
• X - исполнение пускателей по числу и исполнению контактов вспомогательной цепи:
  • 0 - исполнение 1«з» для пускателей на номинальный ток: 40А;
  • 1 - исполнение 1«р» для пускателей на номинальный ток: 40А.
• X - климатическое исполнение по ГОСТ 15150:
  • У - стандартное исполнение;
  • Т - тропическое.
• X - категория размещения ГОСТ 15150;
• X - исполнение по износостойкости: А, Б, В.
